Standarder för färgkodning av termoelement
Vilka internationella standarder gäller för färgkodning av termoelement?
För att underlätta identifiering av termoelementtyp och polariteten hos termoelementets ledare har olika färgkoder tagits fram och används runt om i världen. Den vanligaste färgkodningen för termoelement i Sverige och Europa är IEC 60584-3. I Storbritannien är motsvarande brittiska standard BS EN 60584-3, som är identisk med IEC 60584-3 och normalt kallas ”IEC”-färger.
Utanför Europa beskrivs de vanligaste färgkoderna i ANSI MC96.1 och ASTM E230, så kallade ”ANSI”-färger, som är vanliga i USA och Australien. Den japanska standarden JIS C 1610 används också, men i mindre omfattning än ”IEC”- och ”ANSI”-färger.
Det finns fortfarande efterfrågan på kablar och givare som levereras enligt föråldrade färgkoder, till exempel BS1843. Efterfrågan kommer från reparations- och renoveringssektorn, där man söker ersättningar med samma utförande, och vi fortsätter att stödja dessa användare genom att leverera vissa kablar i de äldre ”BS”-färgerna. Andra föråldrade standarder, exempelvis det tyska dokumentet DIN 43714 och den franska standarden NFC 42-324, efterfrågas bara ibland.
Även om sidan visar andra färgkoder för termoelement, framför allt ANSI MC96.1 för användning i USA och Australien, ligger fokus på IEC 60584-3. Informationen beskriver färgkodning för termoelementkablar och termoelementkontakter samt anger toleransvärden för varje klass av ledarmaterial i termoelementkabel.

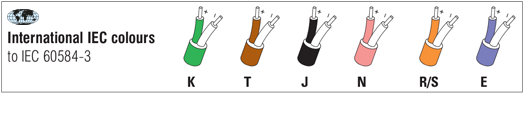

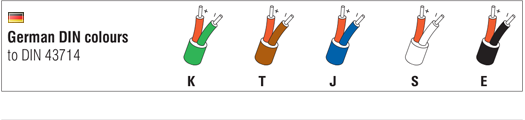

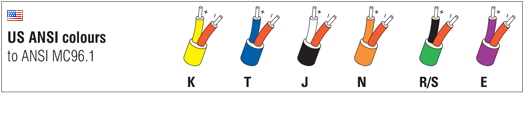

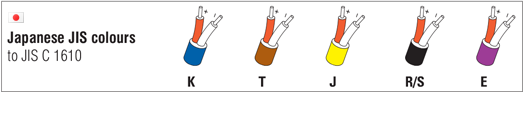

Färger på termoelementkabel – översikt
Färger för termoelement i detalj
Vilken färgkod har ett termoelement typ K?
I Sverige och Europa är den vanligaste färgkoden för termoelementkabel typ K enligt den internationella standarden IEC 60584-3 följande:
Positiv ledare = grön,
Negativ ledare = vit,
Yttermantel (kabelhölje) = grön,
Färg på termoelementkontakt = grön
I Sverige förekommer ibland amerikanska ANSI-färger med gul yttermantel och gula och röda ledare, enligt nedan. Färgerna på kontakterna enligt både IEC och ANSI överensstämmer med kabelns yttermantelfärg. Du kan även stöta på äldre, utgångna färgkoder, till exempel den föråldrade standarden BS1843, som visas i tabellen nedan:

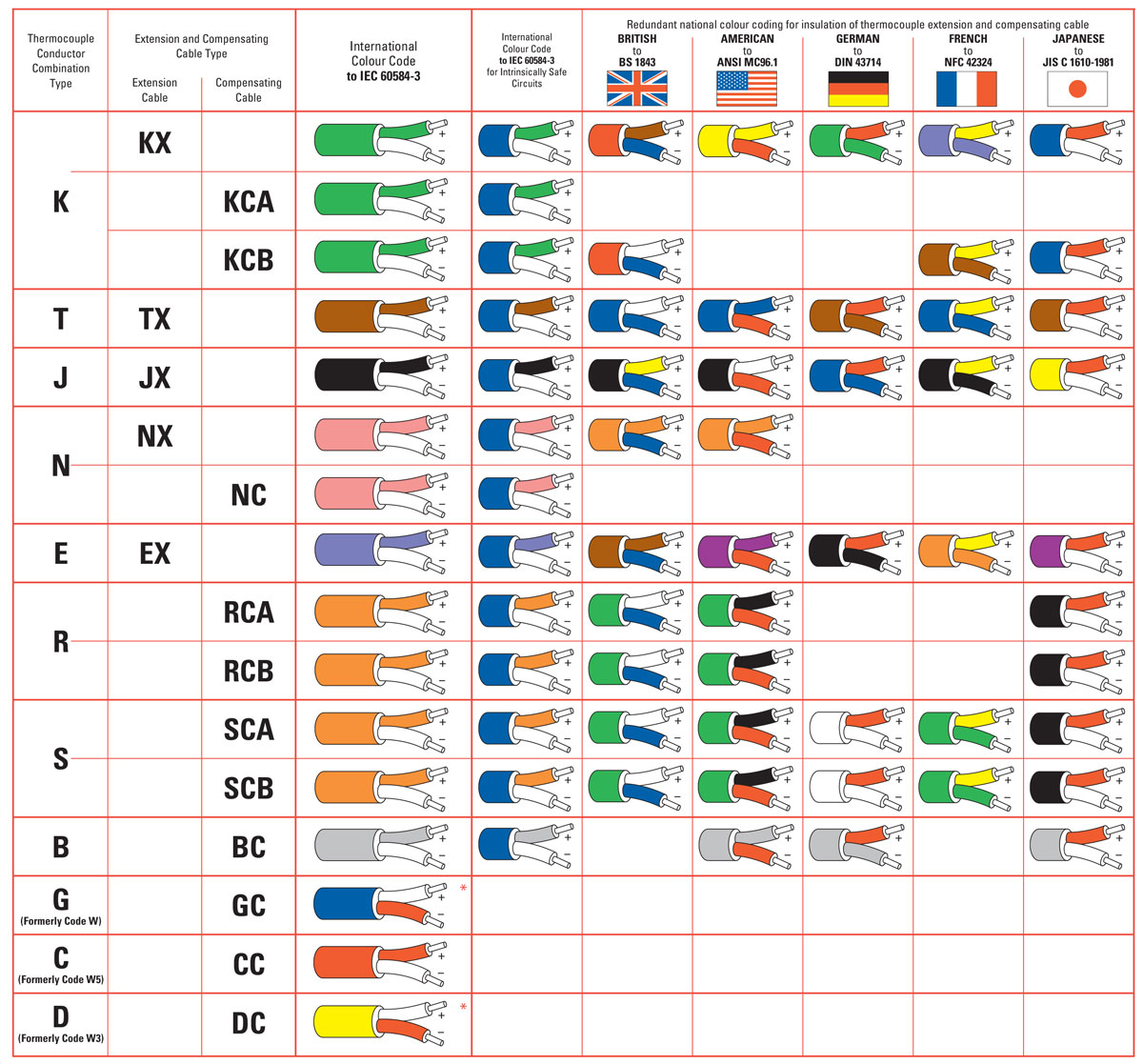

| Färgkoder för termoelement enligt IEC 60584-3 och ANSI MC96.1 samt utgångna BS-, DIN- och NFC-standarder visas nedan: | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Termoelement typ |
Typ av förlängnings- och kompensationskabel |
Internationell färgkod enligt IEC 60584-3 |
Amerikansk färgkodenligt ANSI MC96.1 |
Utgången nationell färgkodning för termoelementkablar | |||||
| Förlängnings- kabel |
Kompensations kabel |
Termoelementkabelns färg | Färg för egensäkert utförande | Termoelementkontaktens färg | BS
1843 |
DIN 43714 |
NFC 42324 |
||
| K | KX | - | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
| - | KCA | ![]() |
![]() |
- | - | - | - | ||
| - | KCB | ![]() |
![]() |
- | ![]() |
- | ![]() | ||
| Termoelement typ |
Typ av förlängnings- och kompensationskabel | Toleransvärden enligt IEC 60584-3 för förlängnings- och kompensationskablar vid användning inom det kabeltemperaturområde som anges i kolumnen nedan. | ||||
|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Toleransklass | Kabel- temperatur- område °C |
Mätpunktens temperatur |
||
| 1 | 2 | |||||
| K | KX | ±60 µV (±1,5 °C) | ±100 µV (±2,5 °C) | −25 °C till +200 °C | 900 °C | |
| KCA | ±60 µV (±1,5 °C) | ±100 µV (±2,5 °C) | 0 °C till +200 °C | 900 °C | ||
| KCB | ±60 µV (±1,5 °C) | ±100 µV (±2,5 °C) | 0 °C till +100 °C | 900 °C | ||
Notes
Ledarna i förlängningskabel för termoelement typ KX är tillverkade av samma grundmaterial som termoelementkombinationen för typ K, vilket minimerar möjliga fel vid anslutning till en givare.
Typ KCA – Denna ledarkombination för kompensationskabel är föga känd och i allmänhet inte tillgänglig. Den ska inte förväxlas med den vanligare typ KCB som visas nedan.
Typ KCB – Denna vanliga ledarkombination för kompensationskabel (tidigare känd som typ V) består av ledare av koppar respektive koppar-nickel och ska endast användas när omgivningstemperaturen vid kopplingspunkten mellan kabeln och dess Typ K-givare är under 100 °C. Om den uppfyller dina krav kan den spara kostnader där långa kabeldragningar krävs.
Vilken färgkod har ett termoelement typ T?
I Sverige och Europa är den mest använda färgkoden för termoelementkabel av Typ T enligt den internationella standarden IEC 60584-3, enligt följande:
Positiv ledare = brun,
Negativ ledare = vit,
Yttermantel (hölje) = brun,
Färg på termoelementkontakt = brun
Ibland kan amerikanska ANSI-färger förekomma i Sverige; dessa har en blå yttermantel med blå och röda ledare, enligt nedan. Färgerna på kontakterna för både IEC och ANSI motsvarar kabelns yttermantelfärg. Du kan även stöta på äldre, utgångna färger, till exempel den föråldrade standarden BS1843; dessa visas i tabellen nedan:
| Termoelement typ |
Typ av förlängnings- och kompensationskabel |
Internationell färgkod enligt IEC 60584-3 |
Amerikansk färgkodenligt ANSI MC96.1 |
Utgången nationell färgkodning för termoelementkablar | |||||
|---|---|---|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensationskabel |
Färg på termoelementkabel | Färg för egensäker kabel | Färg på termoelementkontakt | |||||
BS
1843 |
DIN 43714 |
NFC 42324 |
|||||||
| T | TX | - | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
| Termoelementtyp |
Typ av förlängnings- och kompensationskabel | Toleransvärden enligt IEC 60584-3 för förlängnings- och kompensationskablar när de används vid temperaturer inom det kabeltemperaturområde som anges i kolumnen nedan. | ||||
|---|---|---|---|---|---|---|
| Förlängningskabel |
Kompensationskabel |
Toleransklass | Kabelns temperaturintervall °C |
Mätpunktens temperatur |
||
| 1 | 2 | |||||
| T | TX | - | ±30 µV (±0,5 °C) | ±60 µV (±1,0 °C) | −25 °C till +100 °C | 300 °C |
Notes
Ledarna i förlängningskabel typ TX är tillverkade av samma ingående material som termoelement typ T. Det finns ingen kompensationskabel för typ T, men förlängningskabeln har en förhållandevis låg kostnad.
Vilken färgkod gäller för ett termoelement typ J?
I Sverige och Europa är den vanligaste färgkoden för termoelementkabel typ J enligt den internationella standarden IEC 60584-3, enligt följande:
Positiv ledare = svart,
negativ ledare = vit,
yttermantel (kabelmantel) = svart,
termoelementkontaktens färg = svart
I Sverige förekommer ibland amerikanska ANSI-färger, med svart yttermantel och vita och röda ledare enligt nedan. Färgen på kontakter enligt både IEC och ANSI motsvarar kabelns yttermantelfärg. Du kan även stöta på äldre, utgångna färgkoder, till exempel den föråldrade standarden BS1843, vilka visas i tabellen nedan:
| Termoelement typ |
Typ av förlängnings- och kompensationskabel |
Internationell färgkod enligt IEC 60584-3 |
Amerikansk färgkodenligt ANSI MC96.1 |
Utgången nationell färgkodning för termoelementkablar | |||||
|---|---|---|---|---|---|---|---|---|---|
| Förlängnings kabel |
Kompensations kabel |
Termoelementkabelns färg | Färg för egensäker krets | Färg på termoelementkontakt | |||||
BS
1843 |
DIN 43714 |
NFC 42324 |
|||||||
| J | JX | - | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
| Termoelement typ |
Typ av förlängnings- och kompensationskabel | Toleransvärden enligt IEC 60584-3 för förlängnings- och kompensationskablar när de används vid temperaturer inom det kabeltemperaturområde som anges i kolumnen nedan. | ||||
|---|---|---|---|---|---|---|
| Förlängnings kabel |
Kompensations kabel |
Toleransklass | Kabelns temperaturområde °C |
Temperatur vid mätpunkten | ||
| 1 | 2 | |||||
| J | JX | - | ±85 µV (±1,5 °C) | ±140 µV (±2,5 °C) | −25 °C till +200 °C | 500 °C |
Notes
Ledarna i förlängningskabel typ JX är tillverkade av samma ingående material som termoelement typ J. Det finns ingen kompensationskabel för typ J, men förlängningskabeln är relativt billig.
Vilken färgkod gäller för ett termoelement typ N?
För termoelementkabel typ N är den mest använda färgkoden i Sverige och Europa den internationella standarden IEC 60584-3, enligt följande:
Positiv ledare = rosa,
Negativ ledare = vit,
Yttermantel (kabelmantel) = rosa,
Termoelementkontaktens färg = rosa
I Sverige förekommer ibland amerikanska färger enligt ANSI / ASTM, med svart yttermantel och vita och röda ledare enligt nedan. Kontaktfärgerna för både IEC och ANSI motsvarar kabelns yttermantelfärg. Du kan även stöta på äldre utgångna färger, till exempel enligt den föråldrade standarden BS1843; dessa visas i tabellen nedan:
| Termoelement- typ |
Typ av förlängnings- och kompensationskabel |
Internationell färgkod enligt IEC 60584-3 |
Amerikansk färgkodenligt ASTM E 230 |
Utgången nationell färgkodning för termoelementkablar | |||||
|---|---|---|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Färg på termoelementkabel | Färg för egensäkert utförande | Färg på termoelementkontakt | |||||
BS
1843 |
DIN 43714 |
NFC 42324 |
|||||||
| N | NX | - | ![]() |
![]() |
![]() |
![]() |
![]() |
- | - |
| - | NC | ![]() |
- | - | - | - | - | - | |
| Termoelement- typ |
Typ av förlängnings- och kompensationskabel | Toleransvärden enligt IEC 60584-3 för förlängnings- och kompensationskablar vid användning inom kabelns temperaturområde enligt kolumnen nedan. | ||||
|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Toleransklass | Kabelns temperatur- område °C |
Mät- punktens temperatur | ||
| 1 | 2 | |||||
| N | NX | - | ±60 µV (±1,5 °C) | ±100 µV (±2,5 °C) | −25 °C till +200 °C | 900 °C |
| - | NC | ±60 µV (±1,5 °C) | ±100 µV (±2,5 °C) | 0 °C till +200 °C | 900 °C | |
Notes
Ledarna i förlängningskabel typ NX är tillverkade av samma grundmaterial som termoelement typ N. Det finns en specificerad kompensationskabel för typ N, men den är för närvarande inte lättillgänglig.
Kompensationskabel typ NC är för närvarande inte lättillgänglig. I takt med att termoelement typ N blir vanligare kan man anta att kompensationskabeln kommer att börja tillverkas.
Vilken färgkod gäller för ett termoelement typ E?
I Sverige och Europa är den vanligaste färgkoden för termoelementkabel typ E enligt den internationella standarden IEC 60584-3, enligt följande:
Positiv ledare = lila,
Negativ ledare = vit,
Yttermantel (hölje) = lila,
Färg på termoelementkontakt = lila
I Sverige kan amerikanska ANSI-färger ibland förekomma, med lila yttermantel och lila respektive röda ledare enligt tabellen nedan. Kontaktfärgerna för både IEC och ANSI motsvarar kabelns yttermantelfärg. Du kan även stöta på äldre, utgångna färgkoder, till exempel den föråldrade standarden BS1843. Dessa visas i tabellen nedan:
| Termoelement typ |
Typ av förlängnings- och kompensationskabel |
Internationell färgkod enligt IEC 60584-3 |
Amerikansk färgkodenligt ANSI MC96.1 |
Utgången nationell färgkodning för termoelementkablar | |||||
|---|---|---|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Termoelementkabelns färg | Färg för egensäker användning | Termoelementkontaktens färg | |||||
BS
1843 |
DIN 43714 |
NFC 42324 |
|||||||
| E | EX | - | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
| Termoelement- typ |
Typ av förlängnings- och kompensationskabel | Toleransvärden enligt IEC 60584-3 för förlängnings- och kompensationskablar vid användning inom det temperaturintervall för kabeln som anges i kolumnen nedan. | ||||
|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Toleransklass | Kabelns temperatur- intervall °C |
Temperatur vid mätpunkt |
||
| 1 | 2 | |||||
| E | EC | - | ±120 µV (±1,5 °C) | ±200 µV (±2,5 °C) | −25 °C till +200 °C | 500 °C |
Notes
Ledarna i förlängningskabel typ EX är tillverkade av samma grundmaterial som termoelement typ E. Det finns ingen kompensationskabel för Typ E.
Vilken färgkod har ett termoelement typ R?
I Sverige och Europa är den vanligaste färgkoden för termoelementkabel typ R den internationella standarden IEC 60584-3, enligt följande:
Positiv ledare = orange,
Negativ ledare = vit,
Yttermantel (hölje) = orange,
Termoelementkontaktens färg = orange
I Sverige kan det ibland förekomma amerikanska ANSI-färger med grön yttermantel och svarta och röda ledare, enligt nedan. Kontaktfärgerna för både IEC och ANSI motsvarar kabelns yttermantelfärg. Du kan även stöta på äldre, utgångna färgkoder, till exempel den föråldrade standarden BS1843; dessa visas i tabellen nedan:
| Termoelement typ |
Typ av förlängnings- och kompensationskabel |
Internationell färgkod enligt IEC 60584-3 |
Amerikansk färgkodenligt ANSI MC96.1 |
Utgången nationell färgkodning för termoelementkablar | |||||
|---|---|---|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Termoelementkabelns färg | Färg för egensäkert utförande | Termoelementkontaktens färg | |||||
BS
1843 |
DIN 43714 |
NFC 42324 |
|||||||
| R | RX | - | ![]() |
![]() |
![]() |
![]() |
![]() |
- | - |
| - | RCA | ![]() |
![]() |
![]() |
![]() |
- | - | ||
| - | RCB | ![]() |
![]() |
![]() |
![]() |
- | - | ||
| Termoelement- typ |
Typ av förlängnings- och kompensationskabel | Toleransvärden enligt IEC 60584-3 för förlängnings- och kompensationskablar när de används vid temperaturer inom det temperaturområde för kabeln som anges i kolumnen nedan. | ||||
|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Toleransklass | Kabelns temperatur- område °C |
Mät- punktens temperatur |
||
| 1 | 2 | |||||
| R | - | RCA | ±20 µV (±1,5 °C) | ±30 µV (±2,5 °C) | 0 °C till +100 °C | 1000 °C |
| - | RCB | ±30 µV (±2,5 °C) | ±60 µV (±5,0 °C) | 0 °C till +200 °C | 1000 °C | |
Notes
Kompensationskabel typ RCA är lämplig för anslutning till termoelement typ R när omgivningstemperaturen vid kopplingspunkten mellan kabeln och termoelementgivaren typ R är under 100 °C.
Kompensationskabel typ RCB är lämplig för anslutning till termoelement typ R när omgivningstemperaturen vid kopplingspunkten mellan kabeln och termoelementgivaren typ R är under 200 °C. Detta utökade område uppnås dock med lägre noggrannhet än för typ RCA, enligt ovan.
Vilken färgkod har ett termoelement typ S?
I Sverige och Europa är den vanligaste färgkoden för termoelementkabel typ S enligt den internationella standarden IEC 60584-3, enligt följande:
Positiv ledare = orange,
Negativ ledare = vit,
Yttermantel (hölje) = orange,
Färg på termoelementkontakt = orange
I Sverige förekommer ibland amerikanska ANSI-färger, med grön yttermantel och svarta och röda ledare, enligt nedan. Kontaktfärgerna för både IEC och ANSI motsvarar kabelns yttermantelfärg. Du kan också stöta på äldre, utgångna färgkoder, till exempel den föråldrade standarden BS1843, som visas i tabellen nedan:
| Termoelement typ |
Typ av förlängnings- och kompensationskabel |
Internationell färgkod enligt IEC 60584-3 |
Amerikansk färgkodenligt ANSI MC96.1 |
Utgången nationell färgkodning för termoelementkablar | |||||
|---|---|---|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Termoelementkabelns färg | Färg för egensäkert utförande | Termoelementkontaktens färg | |||||
BS
1843 |
DIN 43714 |
NFC 42324 |
|||||||
| S | SX | - | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
| - | SCA | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| - | SCB | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| Termoelement- typ |
Typ av förlängnings- och kompensationskabel | Toleransvärden enligt IEC 60584-3 för förlängnings- och kompensationskablar vid användning inom kabelns temperaturområde enligt kolumnen nedan. | ||||
|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Toleransklass | Kabel- temperatur- område °C |
Temperatur vid mätpunkten |
||
| 1 | 2 | |||||
| S | - | SCA | ±20 µV (±1,5 °C) | ±30 µV (±2,5 °C) | 0 °C till +100 °C | 1000 °C |
| - | SCB | ±30 µV (±2,5 °C) | ±60 µV (±5,0 °C) | 0 °C till +200 °C | 1000 °C | |
Notes
Kompensationskabel typ SCA är lämplig för anslutning till termoelement typ S när omgivningstemperaturen vid anslutningspunkten mellan kabeln och termoelementet typ S är under 100 °C. SCA är i själva verket samma material som typ RCA.
Kompensationskabel typ SCB är lämplig för anslutning till termoelement typ S när omgivningstemperaturen vid anslutningspunkten mellan kabeln och termoelementet typ S är under 200 °C. Detta större område uppnås dock med lägre noggrannhet än för typ SCA, enligt ovan. SCB är i själva verket samma material som typ RCB.
Vilken färgkod gäller för termoelement typ B?
I Sverige och Europa är den mest använda färgkoden för termoelementkabel typ B den internationella standarden IEC 60584-3, enligt följande:
Positiv ledare = grå,
Negativ ledare = vit,
Yttermantel (hölje) = grå,
Färg på termoelementkontakt = grå
I Sverige förekommer ibland amerikanska ANSI-färger med grå yttermantel och grå respektive röda ledare, enligt tabellen nedan. Färgen på termoelementkontakter enligt både IEC och ANSI motsvarar kabelns yttermantelfärg. Du kan även stöta på äldre utgångna färgkoder, till exempel den obsoleta standarden BS1843, som visas i tabellen nedan:
| Termoelement typ |
Typ av förlängnings- och kompensationskabel |
Internationell färgkod enligt IEC 60584-3 |
Amerikansk färgkodenligt ANSI MC96.1 |
Utgången nationell färgkodning för termoelementkablar | |||||
|---|---|---|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Färg på termoelementkabel | Färg för egensäkra kretsar | Färg på termoelementkontakt | |||||
BS
1843 |
DIN 43714 |
NFC 42324 |
|||||||
| B | - | BC | ![]() |
![]() |
![]() |
![]() |
- | ![]() |
- |
| Termoelement typ |
Typ av förlängnings- och kompensationskabel | Toleransvärden enligt IEC 60584-3 för förlängnings- och kompensationskablar vid användning inom temperaturintervallet för kabeln som anges i kolumnen nedan. | ||||
|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Toleransklass | Kabel- temperatur- intervall ºC |
Mätpunkts- temperatur |
||
| 1 | 2 | |||||
| B | - | BC | ±40 µV (±3,5 °C) | 0 °C till +100 °C | 1400 °C | |
Notes
Denna kompensationskabel är tillverkad med ledare av koppar mot koppar.
Den förväntade största tillkommande avvikelsen när omgivningstemperaturen vid anslutningspunkten ligger mellan 0 och 100 °C är cirka 3,5 °C när mätpunkten är vid 1400 °C.
Vilken färgkod har ett termoelement typ C?
I Sverige och Europa följer den officiella färgkoden för termoelementkabel typ C den internationella standarden IEC 60584-3 enligt följande:
Plusledare = röd *
Minusledare = vit *
Yttermantel = röd,
* Observera att typ C först helt nyligen har tagits med i standarden IEC 60584-3. Därför kan en stor del av den kabel som fortfarande används och levereras mycket väl följa den historiskt vedertagna branschstandard som visas i tabellen nedan. Om du är osäker på färgkoderna, kontakta gärna en av våra ingenjörer så hjälper vi dig.
| Termoelement- typ |
Typ av förlängnings- och kompensationskabel |
Internationell färgkod enligt IEC 60584-3 |
Amerikansk färg-kod enligt ASTM E 230 |
Historiskt branschaccepterade färger utan officiellt erkänd standard |
|
|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
||||
| C | - | CC | ![]() |
![]() |
![]() |
| Termoelement- typ |
Typ av förlängnings- och kompensationskabel | Toleransvärden enligt IEC 60584-3 för förlängnings- och kompensationskablar när de används vid temperaturer inom det kabeltemperaturområde som anges i kolumnen nedan. | ||||
|---|---|---|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Toleransklass | Kabel- temperatur- område °C |
Temperatur vid mätpunkten |
||
| 1 | 2 | |||||
| C | - | CC | ±110 µV (±8,0 °C) | 0 °C till +200 °C | 1800 °C | |
Notes
Denna kompensationskabel är tillverkad med ledare av Alloy 405* respektive Alloy 426* och är lämplig
för användning med termoelement Typ C (tidigare W5).
* Handelsnamn.
Finns det några icke-standardiserade färger för termoelement?
Det finns några ”icke-standardiserade branschnormer” som du kan stöta på; de gäller främst de mer specialiserade termoelementtyperna G, C och D och visas nedan
| Termoelementets typ |
Typ av förlängnings- och kompensationskabel | Icke-standardiserade men allmänt accepterade färgkoder | |
|---|---|---|---|
| Förlängnings- kabel |
Kompensations- kabel |
Termoelementkabelns färg | |
| G | - | GC | ![]() |
| C | - | CC | ![]() |
| D | - | DC | ![]() |
Jämförelsetabell över färgkoder för termoelement
Internationell färgkod enligt IEC 60584-3
Amerikansk färgkod
BS
1843
DIN 43714
NFC 42324
