RTD-färgkoder

resistansgivare finns i många utföranden, konfigurationer och anslutningsvarianter och levereras som 2-, 3- eller 4-ledarutförande. Varje kopplingssätt har sina egna egenskaper och fördelar och är normalt färgkodat enligt nedan:

2-ledare Pt100-givare = 1 röd anslutningsledare och 1 vit anslutningsledare

3-ledare Pt100-givare = 2 röda anslutningsledare och 1 vit anslutningsledare

4-ledare Pt100-givare = 2 röda anslutningsledare och 2 vita anslutningsledare

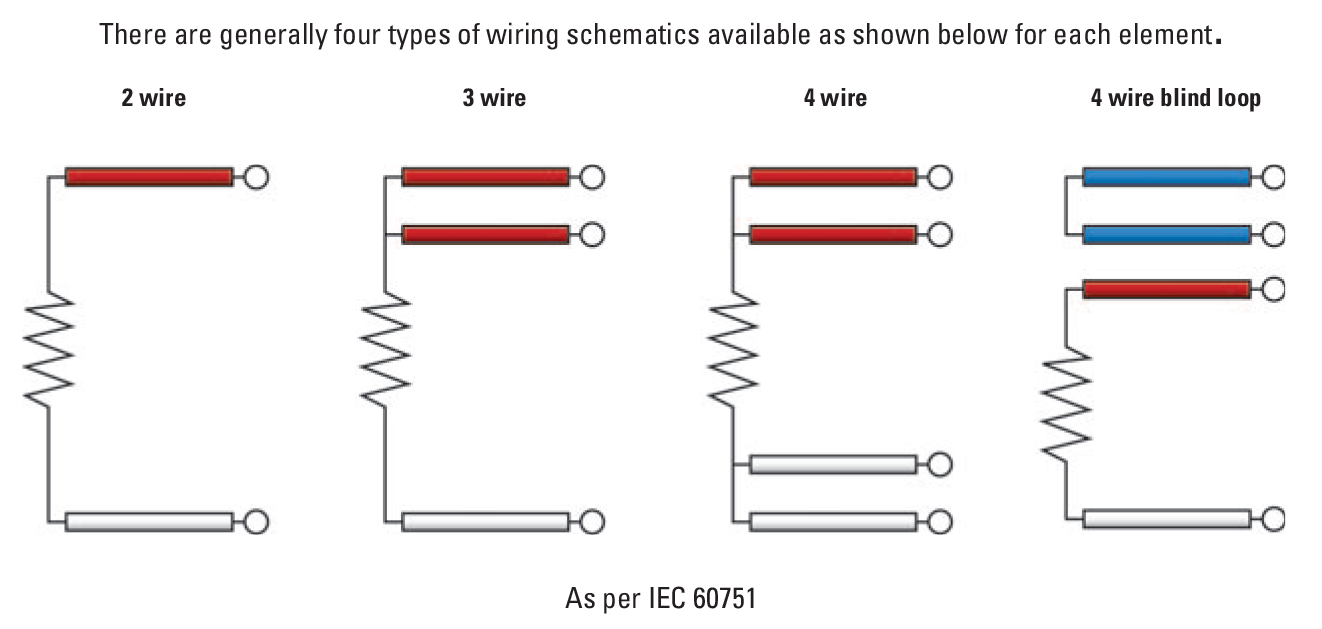

Kopplingsschema för RTD med 2-, 3- och 4-ledarkoppling

Färgkod för isoleringen och kopplingsschema för temperaturgivare visas nedan.

Färgkoder för resistanstermometrar
Klicka här för att se vårt sortiment av resistansgivare!

Typiska temperaturgivare – finns med 2-, 3- eller 4-ledarkoppling

RTD-givare (Pt100, RTD, PRT) –
Mineralisolerade
Olika RTD, PRT, Pt100 platinaresistans-termometrar med kabel, kontakt och terminalhuvudVår mest populära typ av temperaturgivare. Lämplig för de flesta applikationer. Stort urval av anslutningar, t.ex. kablar, kontakter och kopplingshuvuden m.m.
RTD-givare (Pt100, RTD, PRT) –
Givare med styv mantel
Olika konstruktioner av RTD, PRT, Pt100 platinaresistans-termometrar med styv stamIdealiska för applikationer med styv givardel eller när givaren är kortare än 50 mm, begränsade till 250 °C. Stort urval av anslutningsutföranden
Handhållna
RTD-givare (Pt100, RTD, PRT)
Handhållna RTD, PRT, Pt100 platinaresistans-termometrar för allmänt bruk, luft- och nedsänkningstemperaturEtt sortiment handhållna RTD-givare för en rad olika applikationer, från allmän användning till yt- och lufttemperaturmätning
RTD-givare (Pt100, RTD, PRT) –
för ytmätning
Utbud av RTD, PRT, Pt100 platinaresistans-termometrar för yttemperaturmätningEtt brett sortiment av RTD-givare för ytmätning, inklusive självhäftande mätplattor, rörgivare, magnetiska givare m.m.
Miniatyr
RTD-givare (Pt100, RTD, PRT)
Små diameter miniatyr RTD, PRT, Pt100 platinaresistans-termometrarGivare med kort svarstid och diameter 1,5 och 2,0 mm, idealiska för precisa temperaturmätningar med kompakt utförande
