Vanliga metoder för kalibrering av termoelement

UKAS-ackrediterad Kalibrering av termoelement och Pt100

Termoelement används ofta i industriella och vetenskapliga tillämpningar för temperaturmätning. Även om termoelement är robusta temperaturgivare som täcker ett brett temperaturområde kan spänningen de genererar driva över tid och vid exponering för vissa atmosfärer. Eftersom termoelement och tillhörande utrustning normalt är kritiska för de processer de övervakar rekommenderas regelbunden kalibrering, där termoelementets utsignal jämförs med en känd referenstemperatur och nödvändiga justeringar görs, för att följa eventuell drift och säkerställa att givaren fortsatt fungerar korrekt. I vissa tillämpningar, till exempel där givaren utsätts för omfattande temperaturcykling, bör kalibrering utföras ofta.

Varför kalibrera termoelement?

Att kalibrera en termoelementgivare är viktigt av flera skäl:

  1. Noggrannhet: Med tiden kan termoelement driva och förlora noggrannhet. Regelbunden kalibrering bidrar till att bibehålla precisionen i temperaturmätningarna.

  2. Kvalitetskontroll: Många industriella processer är beroende av exakt temperaturreglering. Kalibrering säkerställer att termoelementen som används i dessa processer ger korrekta data.

  3. Efterlevnad: I vissa branscher kräver regelverk särskild periodisk kalibrering för att uppfylla kvalitets- och säkerhetsstandarder.

  4. Förebygga fel: Felaktiga temperaturmätningar kan leda till kostsamma fel och produktdefekter. Kalibrering kan bidra till att förebygga dessa problem.

Vad är kalibrering av termoelement?

Ett termoelement är en enkel men tillförlitlig enhet som används i stor utsträckning för temperaturmätning i industriella och vetenskapliga tillämpningar. Termoelement alstrar en spänning som motsvarar temperaturskillnaden mellan mätpunkten och referenspunkten. Vid kalibrering av termoelement jämförs termoelementets utsignal med en känd referensstandard vid en känd temperatur.

En kalibrator för termoelement avser vanligtvis en enhet som simulerar en termoelementspänning. Kalibratorer för termoelement används för att kalibrera termoelementinstrument, transmittrar och datainsamlingsutrustning. I den här artikeln behandlar vi främst kalibrering av själva termoelementgivaren snarare än instrumenteringen, även om vi också erbjuder noggrann instrumentkalibrering och systemkalibreringar (givare och instrument tillsammans) i vårt laboratorium.

Så kalibrerar du en termoelementgivare

Det finns flera sätt att kalibrera en termoelementgivare. Den mest noggranna kalibreringen av termoelement uppnås med en fixpunktscell, där termoelementets utsignal mäts mot ett antal fixpunkter enligt den internationella temperaturskalan ITS-90, som togs fram 1990, vid olika metallers fixpunktsövergångar på skalan. Även om detta är den mest noggranna kalibreringsmetoden är temperaturerna inte alltid praktiska eller användbara för termoelementets avsedda användning. Galliums smältpunkt är till exempel 29,7646 °C, vilket inte är en temperatur där de flesta termoelement används. Vattnets trippelpunkt (0,01 °C) används dock ganska regelbundet i vårt laboratorium.

Den klart vanligaste kalibreringsmetoden som våra laboratorietekniker använder är jämförelsemetoden. Då placeras sensorn som provas i ett omrört vätskebad, en ugn eller en torrblockskalibrator vid en angiven temperatur, och dess utsignal jämförs med ett känt referenstermoelement eller en Pt100-termometer som placerats bredvid provtermoelementet i kammaren. Sensorn kan därmed kalibreras vid i princip vilken temperatur som krävs. Vårt laboratorium kan kalibrera sensorer från flytande kväve ända upp till 1590 °C, enligt mätosäkerhetsdata nedan.

Hur ofta bör jag kalibrera mitt termoelement?

För termoelement är drift det största problemet. Den orsakas av temperaturcykling och miljöförhållanden som leder till kontaminering. Omfattningen av temperaturcykling och kontaminering beror på tillämpningen. I praktiken rekommenderar vi kalibrering av termoelement en gång per år, men intervallet bör kortas för termoelement som används under krävande förhållanden. Våra erfarna ingenjörer kan ge rådgivning via telefon eller e-post.

Vilka risker innebär det att inte kalibrera ett termoelement?

Som nämnts ovan driver termoelement över tid, vilket leder till mätfel. Utan regelbunden kalibrering kan de visa ett värde som ligger något över eller under den faktiska temperaturen och därmed ge felaktiga mätresultat. Med ett kalibrerat termoelement kan instrumenteringen offsetjusteras enligt kalibreringsresultaten.

Kan termoelementtråd kalibreras?

Ja. Om du tillverkar enkla termoelement från en rulle termoelementtråd kan vi utfärda kalibrering för den använda rullen med termoelementkabel.

Specialister på kalibrering av termoelement och RTD (Pt100)

TC är specialister på kalibrering av termoelement och kalibrering av RTD och erbjuder många industrisektorer noggrann och spårbar intern kalibrering eller UKAS-ackrediterad kalibrering (United Kingdom Accreditation Service). Denna tjänst omfattar termoelement, temperaturgivare, instrumentering och kablar inom ramen för ISO/IEC 17025 och ISO 9001, allt i vårt fullt UKAS-ackrediterade kalibreringslaboratorium.

Med utvecklingen mot högre krav på produktkvalitet och energieffektivitet kräver slutanvändare större säkerhet och spårbarhet för de produkter de köper. Vi tillhandahåller en snabb, kostnadseffektiv och tillförlitlig kalibreringstjänst i alla avseenden. Betydande investeringar har gjort det möjligt för vårt UKAS-ackrediterade laboratorium att erbjuda en tjänst i världsklass vad gäller både CMC (Calibration and Measurement Capability) och volymkapacitet.

För mer information om kalibrering av termoelement och RTD, kontakta någon av våra erfarna ingenjörer på 08 252 202.

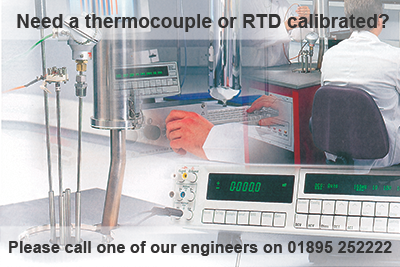

termoelementkalibreringslaboratorium i arbete

UKAS-certifiering eller spårbar intern certifiering av termoelement och RTD-temperaturgivare

Spårbar intern kalibrering eller UKAS-ackrediterad kalibrering finns för basmetalltermoelement, ädelmetalltermoelement och RTD-temperaturgivare (Pt100) och utförs i vårt fullt ackrediterade laboratorium.

Kalibrering utförs vanligtvis genom jämförelse, spårbar till National Physical Laboratorys primärnormaler, mot SPRT:er eller referenstermoelement typ R från −100 °C till +1590 °C. Fixpunktskalibrering kan även utföras vid −196 °C.

Mätosäkerhetsdata för kalibrering av termoelement och resistansgivare

Vår mätosäkerhet anges nedan för olika intervall för termoelement och temperaturgivare:

Givartyp

Intervall Kalibrerings- och mätförmåga (CMC) uttryckt som utvidgad mätosäkerhet
RTD-givare Flytande kväve (−196 °C)
Vattnets trippelpunkt (0,01 °C)
−100 °C till −30 °C
−30 °C till +20 °C
20 °C till 90 °C
90 °C till 200 °C
200 °C till 400 °C
400 °C till 620 °C
0,060 °C
0,050 °C
0,60 °C
0,20 °C
0,20 °C
0,20 °C
0,40 °C
0,40 °C
Termoelement –
ädelmetall
20 °C till 200 °C
200 °C till 400 °C
400 °C till 620 °C
620 °C till 1100 °C
1100 °C till 1200 °C
1200 °C till 1330 °C
1330 °C till 1590 °C
0,90 °C
0,90 °C
0,90 °C
1,70 °C
1,70 °C
2,70 °C
3,30 °C
Termoelement –
oädel metall
Flytande kväve (−196 °C)
−100 °C till −30 °C
−30 °C till +200 °C
200 °C till 400 °C
400 °C till 620 °C
620 °C till 1100 °C
1100 °C till 1200 °C
1200 °C till 1330 °C

0,35 °C
0,60 °C
0,30 °C
0,50 °C
0,60 °C
1,80 °C
1,80 °C

2,60 °C



Internationella och branschspecifika standarder

Kalibrering kan utföras för att uppfylla kraven i de flesta internationella och branschspecifika standarder, inklusive AMS2750H, IEC 60584-1, IEC 60571, ASTM E220, ANSI MC 96.1, ASTM E235, ASTM E608, ASTM E839, GDCD16 och BAC5621K. Vi kan även utföra batch- och rullkalibrering på utvalt material för att uppnå bästa möjliga resultat vid arbete enligt dessa strikta standarder.

Övrig kalibrering

Elektrisk simulering för kalibrering av precisionsinstrumentering. Ytmätning kan också utföras, liksom kalibrering av givare och instrumentering tillsammans som ett system.

Internationella kalibreringsorgan

NPL har undertecknat CIPM MRA (avtalet om ömsesidigt erkännande), och resultaten som redovisas på våra certifikat kan därför betraktas som spårbara till alla andra NMI:er (nationella mätinstitut) som har undertecknat MRA, inklusive NIST.

Slutsats

Kalibrering av termoelement är ett avgörande steg för att säkerställa noggranna temperaturmätningar i olika tillämpningar. Regelbunden kalibrering bidrar till att bibehålla termoelementens tillförlitlighet och precision, minska risken för fel och förbättra produktkvaliteten. Genom att använda lämpliga kalibreringsmetoder och dokumentera processen kan du säkerställa att dina termoelement ger konsekventa och korrekta temperaturdata.

För mer information om kalibrering av termoelement och RTD, kontakta en av våra erfarna ingenjörer på 08 252 202.

termoelement som kalibreras i en ugn
