Gängade skyddsrör

Skyddsrör – massivt eller svetsat utförande

  • Idealisk när applikationen kräver att en givare kan tas bort utan att processen avbryts
  • Våra skyddsrör kan antingen ha svetsad konstruktion med parallell mantel eller vara bearbetade ur massivt material med parallell eller konisk mantel
  • Finns i flera utföranden med skruvad BSP- eller NPT-hangänga för processanslutning. Andra gängor finns på begäran
  • Tillverkas kundanpassat i ett brett urval av mantelmaterial för att uppfylla kundens krav med snabb leverans
  • Provnings- och certifieringstjänster omfattar:
    ASME PTC 19.3 TW-2010 (beräkning av egenfrekvens), tryckprovning, MTC:er, röntgenprovning, penetrantprovning, fullgenomsvetsning och NACE MR0175 (hårdhetsprovning)
  • Klicka här för en kort animation som visar hur dessa skyddsrör används tillsammans med andra produkter.

Offertformulär för skyddsrör

1. Typ av skyddsrör

Klicka för alternativ Klicka för att stänga
Illustration Välj
WH
Skyddsrör i svetsat utförande
med utvändig och invändig gänganslutning. Parallell skyddsrörsdel.
SH
Skyddsrör bearbetat ur massivt material
med utvändig och invändig gänganslutning.
Konisk eller parallell skyddsrörsdel.
SW
Utförande för muffsvetsning. Skyddsrör bearbetat ur massivt material, avsett för användning med muffsvetskopplingar. Konisk, parallell eller stegformad skyddsrörsdel.
2. Mantelmaterial
3a. Gänga för processanslutning

3b. Gänga för sensoranslutning

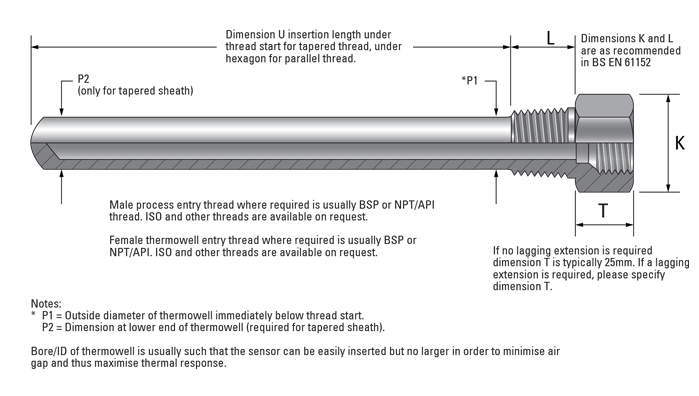

4a. Ytterdiameter ('P1')

4b. Håldiameter

5. Instickslängd 'U'

mm
6. Mantelutförande

Klicka för alternativ Klicka för att stänga
Illustration Välj
Parallell
Konisk
Stegformad
7. Uppgifter om konicitet ('P2')

8. Önskat antal

Kontaktuppgifter

Företagsnamn


Ditt namn


Befattning/avdelning


E-post


Telefon


Ytterligare information

Om din förfrågan gäller fler än ett sensorutförande ber vi dig mejla oss med dina önskemål eller använd rutan nedan



Skicka förfrågan

Vi använder endast din e-postadress för att kontakta dig. Vi lämnar aldrig ut din e-postadress till tredje part och säljer inte vidare uppgifter till något annat företag. Vi föredrar att fokusera på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy finns att läsa här.
2 Mantelmaterial Egenskaper
vid drift
Max.
temperatur
Standardmantelmaterial
316 Rostfritt stål 316L
18/8/1 Ni/Cr/molybdenstabiliserat
Enligt BS EN 10088,
Werkstoff nr: 1.4404

Mycket god korrosionsbeständighet inom hela användningstemperaturområdet. Lämpligt för många industriella tillämpningar. Har hög duktilitet.

800 °C
310 Rostfritt stål 310
25/20 nickel/krom
Enligt BS EN 10088,
Werkstoff nr: 1.4845
God korrosionsbeständighet vid hög temperatur och lämpligt
för användning i svavelhaltiga atmosfärer. Har hög oxidationsbeständighet.
1100 °C
600 Inconel 600*
nickel/krom/järnlegering
Enligt BS EN 10095,
Werkstoff nr: 2.4816
Används i kraftigt korrosiva atmosfärer vid förhöjda temperaturer. Har god oxidationsbeständighet. Använd inte
i svavelhaltiga atmosfärer över 550 °C.
1100 °C
800 Incoloy 800*
Järn-/nickel-/kromlegering
Enligt BS EN 10095,
Werkstoff No : 1.4876
Används i kraftigt korrosiva atmosfärer vid förhöjda temperaturer. Har god beständighet mot oxidation och uppkolning. Beständig mot svavelhaltiga atmosfärer. 1100 °C
820 Incoloy 825*
Järn-/nickel-/kromlegering
Enligt BS EN 10204,
Werkstoff No : 2.4858
Mycket beständigt mot korrosion och oxiderande förhållanden.
Särskilt användbart i sura miljöer.
1250 °C
Specialmantelmaterial
276 Hastelloy 276*
Nickel-/krom-/järn-/molybdenlegering
Enligt ASTM B574,
Werkstoff No : 2.4819
Utmärkt allmän korrosionsbeständighet och god tillverkningsbarhet. Mycket vanligt i kemiska och petrokemiska processapplikationer. 1250 °C
400 Monel 400
Nickel 30 % koppar/järn
Enligt BS 3076,
Werkstoff No : 2.4360
Särskilt beständig mot korrosion i havsvatten; Monel har hög hållfasthet och seghet över ett brett temperaturområde. 1250 °C
PTFE PTFE
Polytetrafluoreten
PTFE är en fluorokarbonbaserad polymer med hög kemikalieresistens, låg friktion samt elektrisk och termisk isolationsförmåga över ett bredare temperaturområde än de flesta plaster. Lämpar sig väl för att skydda metaller mot syraangrepp. 250 °C
Andra mantelmaterial finns på förfrågan.
* Handelsnamn
För ett svetsat skyddsrör är processanslutningen vanligtvis BSPT och givaranslutningen vanligtvis BSPP.
