Termoelement med kopplingshuvud

Mineralisolerade termoelement

Behöver du ett annat kopplingshuvud? Klicka för att visa fler alternativ
MAA
MAA mikrokopplingshuvud i pressgjuten legering
för diametrar 3,0 mm till 6,0 mm

Vädertåligt, epoxilackerat kopplingshuvud i pressgjuten legering med skruvlock, där givaringång och kabelingång är vinkelräta mot varandra, samt keramisk kopplingsplint. Lämpligt för Simplex- och Duplex-utföranden. Levereras med en 16 mm x 1,5 mm ISO-klämförskruvning i metall på kabelingången för kablar med diameter 4 mm till 9,5 mm.
3P10
3P10 miniatyrkopplingshuvud i pressgjuten legering
för diametrar 3,0 mm till 8,0 mm

Vädertåligt, epoxilackerat kopplingshuvud i pressgjuten legering med skruvlock, där givaringång och kabelingång är vinkelräta mot varandra, samt keramisk kopplingsplint. Lämpligt för Simplex- och Duplex-utföranden. Levereras med en 16 mm x 1,5 mm ISO-klämförskruvning i metall på kabelingången för kablar med diameter 3 mm till 8 mm.
3P11
3P11 standardkopplingshuvud i pressgjuten legering
för diametrar 4,5 mm till 10,8 mm

Vädertåligt, epoxilackerat kopplingshuvud i pressgjuten legering med skruvlock, där givaringång och kabelingång är vinkelräta mot varandra, samt keramisk kopplingsplint. Lämpligt för Simplex-, Duplex- och Triplex-utföranden. Levereras med en 20 mm x 1,5 mm ISO-klämförskruvning i metall på kabelingången för kablar med diameter 6 mm till 14 mm.
3P12
3P12 kraftigt kopplingshuvud i gjutjärn
för diametrar 4,5 mm till 10,8 mm

Vädertåligt kopplingshuvud i gjutjärn med skruvlock, där givaringång och kabelingång är vinkelräta mot varandra, samt keramisk kopplingsplint. Lämpligt för Simplex-, Duplex- och Triplex-utföranden. Levereras med en 20 mm x 1,5 mm ISO-klämförskruvning i metall på kabelingången för kablar med diameter 6 mm till 14 mm.
3P16
3P16 miniatyrkopplingshuvud i plast
för diametrar 3,0 mm till 8,0 mm

Vädertåligt kopplingshuvud i plast med skruvlock, där givaringång och kabelingång är vinkelräta mot varandra, samt kopplingsplint i plast. Lämpligt för Simplex- och Duplex-utföranden. Levereras med en 16 mm x 1,5 mm ISO-klämförskruvning i plast på kabelingången för kablar med diameter 3 mm till 8 mm.
3P17
3P17 standardkopplingshuvud i plast
för diametrar 4,5 mm till 10,8 mm

Vädertåligt kopplingshuvud i plast med skruvlock, där givaringång och kabelingång är vinkelräta mot varandra, samt kopplingsplint i plast. Lämpligt för Simplex-, Duplex- och Triplex-utföranden. Levereras komplett med en 20 mm x 1,5 mm ISO-klämförskruvning i plast på kabelingången för kablar med diameter 6 mm till 14 mm.
3P18
3P18 genomgående kopplingshuvud i legering
för diametrar 4,5 mm till 10,8 mm

Genomgående kopplingshuvud i pressgjuten legering med kopplingsplint i bakelit. Lämpligt för Simplex- eller Duplex-utföranden. Levereras med en 20 mm x 1,5 mm ISO-klämförskruvning på kabelingången för kablar med diameter 6 mm till 14 mm. *Om det stöds vid fästhålen är det lämpligt för diametrar på 1 mm och större.
3P19
3P19 kopplingshuvud i rostfritt stål
för diametrar 4,5 mm till 10,8 mm

Vädertåligt kopplingshuvud i rostfritt stål med skruvlock, där givaringång och kabelingång är vinkelräta mot varandra, samt keramisk kopplingsplint. Lämpligt för Simplex-, Duplex- och Triplex-utföranden. Levereras med en 20 mm x 1,5 mm ISO-klämförskruvning i metall på kabelingången för kablar med diameter 6 mm till 14 mm.

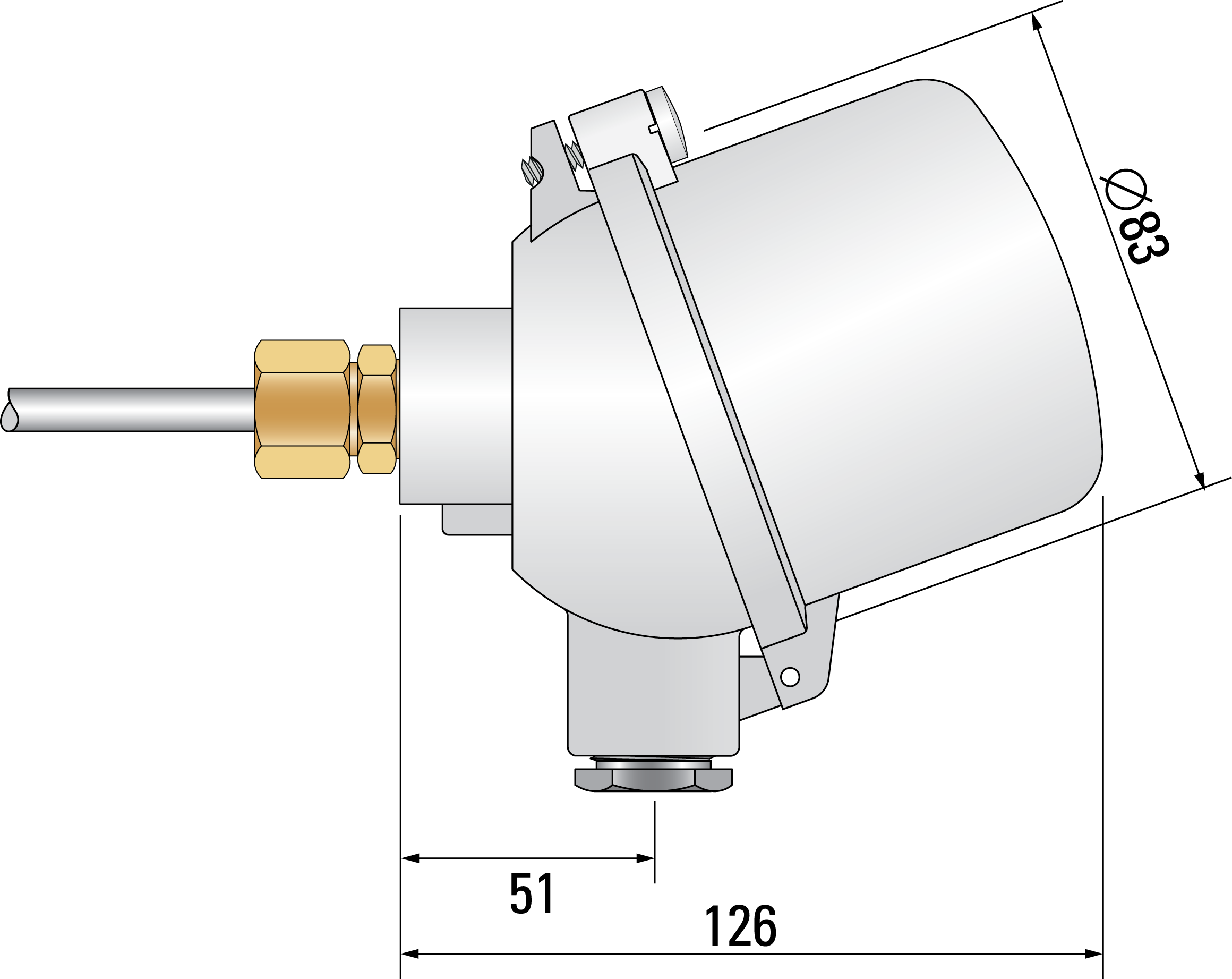

3P21
3P21 kopplingshuvud i legering med dubbel höjd och fällock
för diametrar 4,5 mm till 10,8 mm

Främst avsett för Duplex-utföranden, där den extra höjden i locket gör det möjligt att montera två temperaturtransmittrar samtidigt (eller en temperaturtransmitter och en kopplingsplint). Levereras med en 20 mm x 1,5 mm ISO-klämförskruvning i metall på kabelingången för kablar med diameter 6 mm till 14 mm.
Begär offert Datablad
TC Measurement & Control AB - betrott av tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.
  • Mineralisolerade termoelementgivare har en robust konstruktion och är lämpade för krävande driftförhållanden vid temperaturer från −200 °C till +1400 °C. (Högsta driftstemperatur beror på diameter och miljöfaktorer; mer vägledning finns här.)
  • Tillverkas enligt dina specifikationer och förses med valfritt kopplingshuvud enligt ovan
  • Hög noggrannhet och stabilitet bibehålls under givarens hela livslängd
  • Kort svarstid och hög isolationsresistans
  • Finns i termoelementtyperna K, T, J, N, E, R, S och B med manteldiametrar från 4,5 mm till 8,0 mm och längder från några millimeter till 200 meter eller mer, beroende på vald manteldiameter

Offertförfrågan för termoelement

Använd formuläret för att konfigurera ett enda givarutförande. Om du behöver flera givarutföranden, ange dem i fältet Ytterligare information i slutet av formuläret eller kontakta oss för hjälp.

1. Grunddata för givaren

Osäker på vilken termoelementtyp du behöver? Visa termoelementtyper och temperaturområden

Behöver du hjälp att välja toleransklass? Se förklaring av toleransklasser

Osäker på vilket mantelmaterial du behöver? Visa vår vägledning om mantelmaterial för termoelement

mm
2. Mätpunkt
Isolerat lödställe
Isolerat lödställe
Det varma lödstället är isolerat från manteln. Ger en flytande utsignal med typisk isolationsresistans över 100 megaohm.
Rekommenderas
Jordat lödställe
Jordat lödställe
Det varma lödstället är svetsat mot mantelspetsen, vilket ger jordad utsignal och snabbare svar på temperaturändringar
Exponerat lödställe
Exponerat lödställe
Kortast svarstid, främst för mätning av lufttemperatur i kanaler. Begränsat till en maximal driftstemperatur på 600 °C
Antal element:

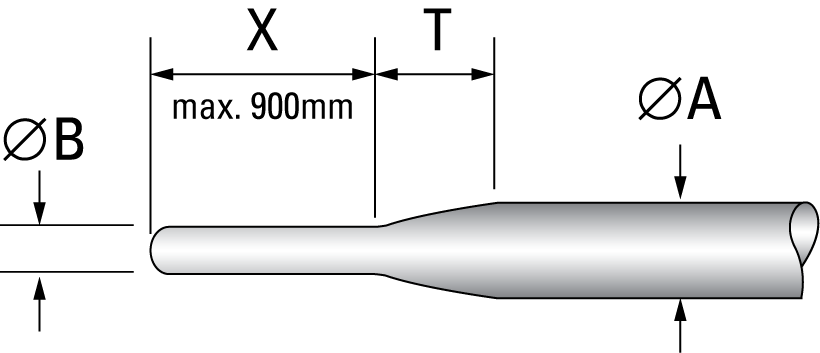

3. Stukad reducerad spets som tillval

En reducerad spets är en kort sektion längst ut på givarmanteln som har reducerats till en mindre diameter. Detta kan ge kortare svarstid där snabbare temperaturmätning krävs. Välj det här alternativet om du vill ha givaren med reducerad spets.

4. Tillval: 4–20 mA-transmitter

Välj detta alternativ om du vill att kopplingshuvudet ska förses med en temperaturtransmitter för 4 till 20 mA. Ange önskat temperaturområde, till exempel 0 °C till 100 °C.

5. Tillval: Klämringskoppling
Koppling i rostfritt stål
Rostfritt stål
Koppling i mässing
Mässingskoppling
6. Kontaktuppgifter

Vanliga frågor

  • Vad är ett termoelement och hur fungerar det?
    Ett termoelement är en typ av temperaturgivare som alstrar en spänning när två olika metaller förenas i ena änden och utsätts för en temperaturskillnad mellan det ”varma” lödstället (där temperaturen mäts) och det ”kalla” lödstället (referenspunkten). Denna spänning mäts sedan för att bestämma temperaturen vid det varma lödstället.
  • Hur väljer jag rätt termoelement för min applikation?
    Det lämpligaste termoelementet beror på faktorer som temperaturområde, noggrannhet, anslutningsutförande, monteringskrav och miljöförhållanden. Vi erbjuder termoelement med olika mantelmaterial, konstruktioner, anslutningar och temperaturklassningar för olika behov. Behöver du specifik rådgivning hjälper våra ingenjörer gärna till!
  • Vilken högsta temperaturtålighet har era termoelement?
    Våra termoelement är konstruerade för ett brett temperaturområde. Vissa mineralisolerade termoelement klarar temperaturer upp till 1400 °C och termoelement med keramisk mantel ännu högre, upp till 1600 °C. Varje produktpost anger högsta temperaturtålighet, så att du kan välja det bästa termoelementet för din applikation.
