Termoelement med standardkontakt

Mineralisolerade termoelement

Behöver du en annan standardkontakt för termoelement? Klicka för att se fler alternativ
3P6
3P6 standardkontaktpropp (220 °C)
för manteldiametrar från 1,0 mm till 8,0 mm

Standardkontaktpropp för termoelement med runda stift och termoplastiskt hus, temperaturtålighet 220 °C
3P6H
3P6H standardkontaktpropp (300 °C)
för manteldiametrar från 1,0 mm till 8,0 mm

Standardkontaktpropp för termoelement med runda stift och hus av härdplast, temperaturtålighet 300 °C
3P6UH
3P6UH standardkontaktpropp (425 °C)
för manteldiametrar från 1,0 mm till 8,0 mm

Standardkontaktpropp för termoelement med runda stift och hus av härdplast, temperaturtålighet 425 °C

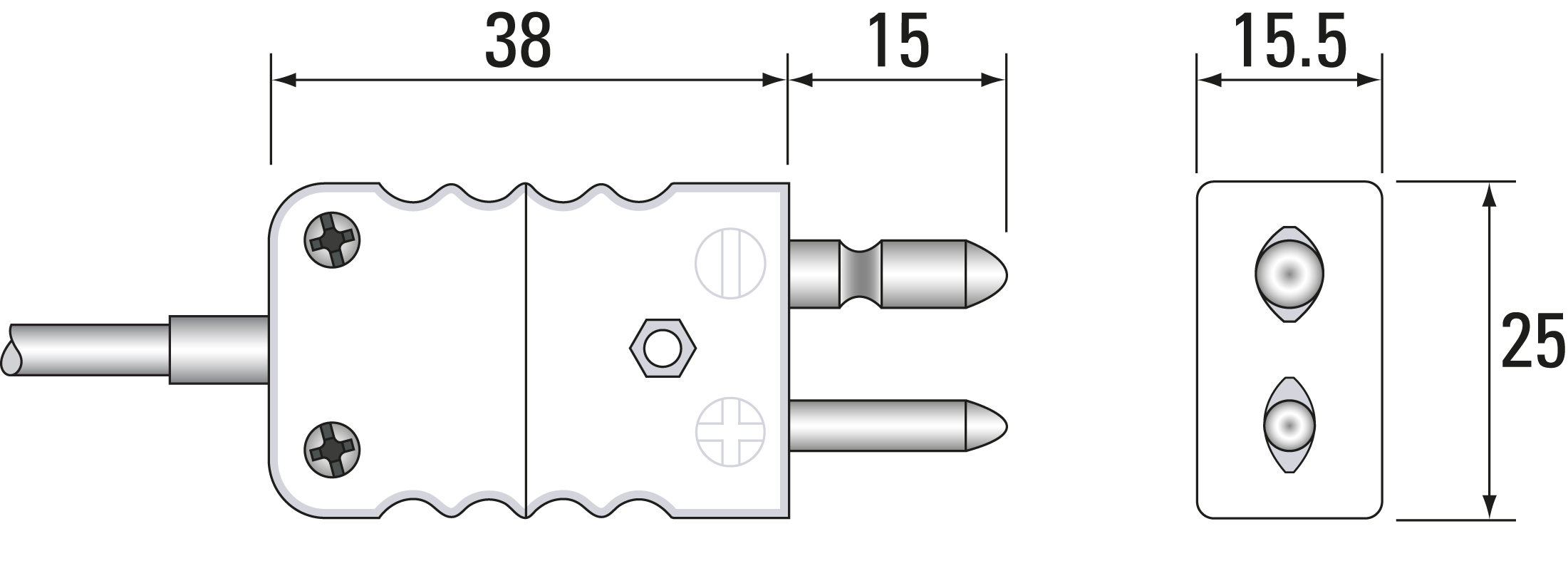

3P6C
3P6C keramisk standardkontaktpropp (600 °C)
för manteldiametrar från 1,0 mm till 8,0 mm

Standardkontaktpropp för termoelement med flata stift och keramiskt hus, temperaturtålighet 600 °C

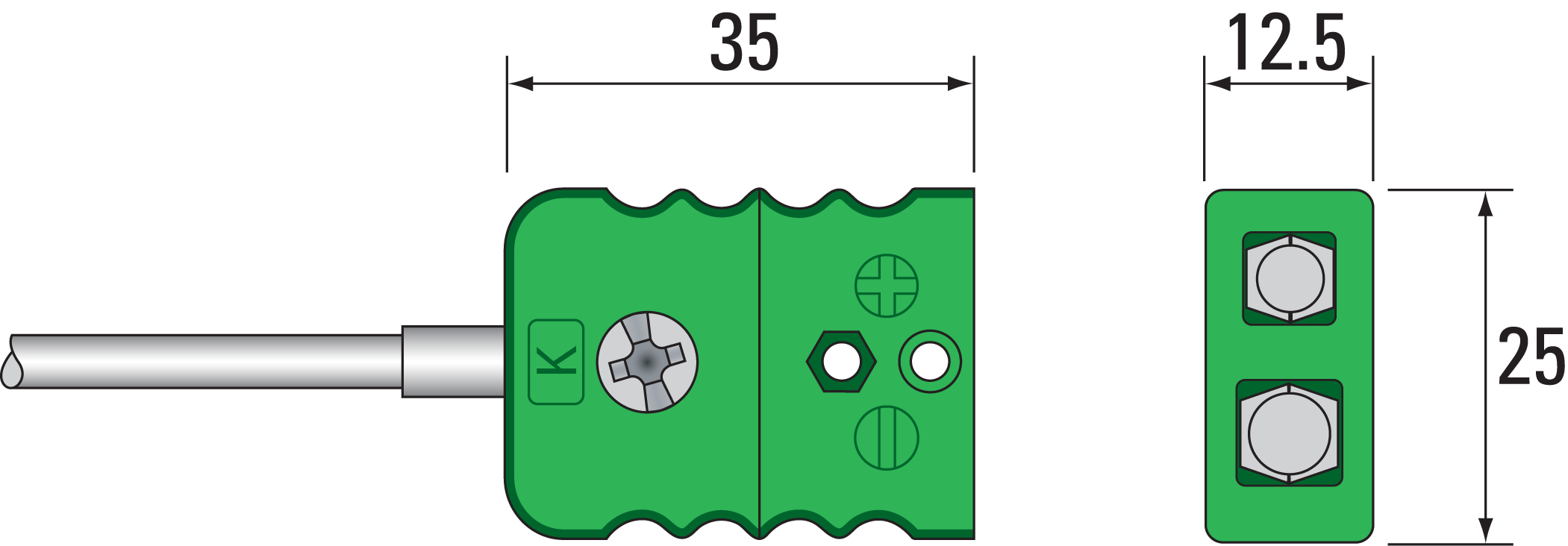

3P7
3P7 standarduttag (220 °C)
för manteldiametrar från 1,0 mm till 8,0 mm

Standarduttag för termoelement med runda stift och termoplastiskt hus, temperaturtålighet 220 °C

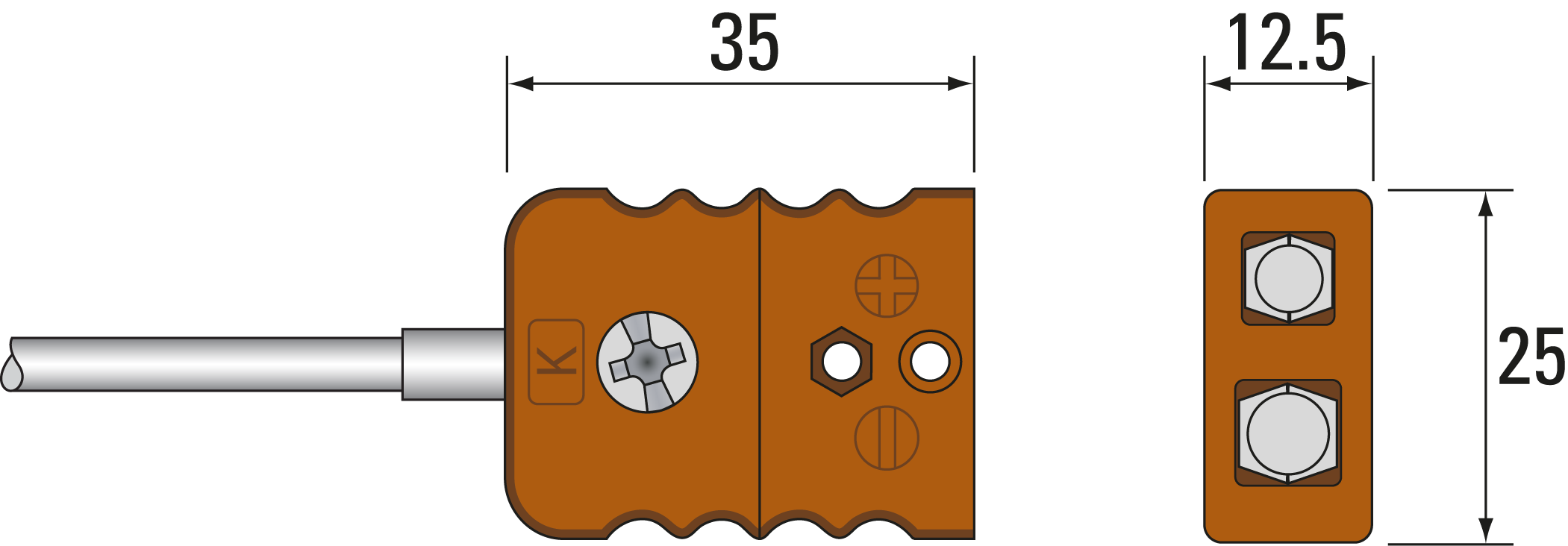

3P7H
3P7H standarduttag (300 °C)
för manteldiametrar från 1,0 mm till 8,0 mm

Standarduttag för termoelement med runda stift och hus av härdplast, temperaturtålighet 300 °C

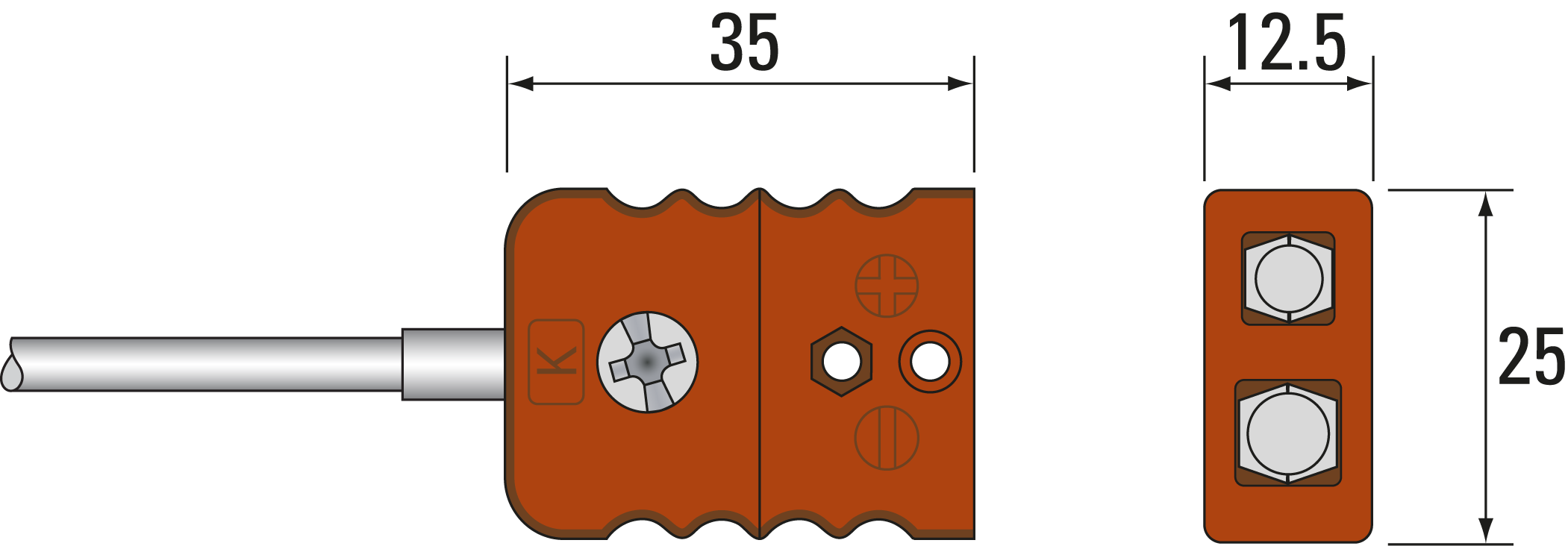

3P7UH
3P7UH standarduttag (425 °C)
för manteldiametrar från 1,0 mm till 8,0 mm

Standarduttag för termoelement med runda stift och hus av härdplast, temperaturtålighet 425 °C

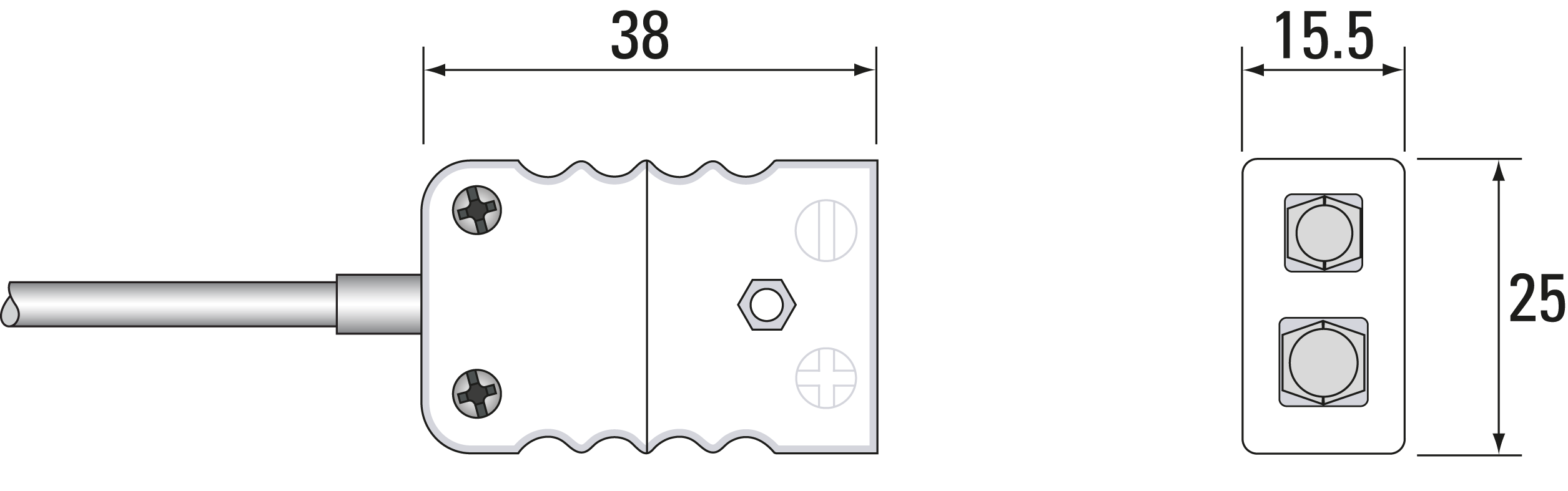

3P7C
3P7C keramiskt standarduttag (600 °C)
för manteldiametrar från 1,0 mm till 8,0 mm

Standarduttag för termoelement med flata stift och keramiskt hus, temperaturtålighet 600 °C
Begär offert Datablad
TC Measurement & Control AB – har haft förtroende från tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

Relaterade produkter

Termoelementkablar
  • Mineralisolerade termoelementgivare har en robust konstruktion och är lämpade för krävande driftförhållanden vid temperaturer från −200 °C till +1400 °C. (Högsta driftstemperatur beror på diameter och miljöfaktorer; mer vägledning finns här.)
  • Tillverkas enligt dina specifikationer och förses med valfri miniatyrkontakt enligt ovan
  • Hög noggrannhet och stabilitet bibehålls under givarens hela livslängd
  • Kort svarstid och hög isolationsresistans
  • Finns i termoelementtyperna K, T, J, N, E, R, S och B med manteldiametrar från 0,25 mm till 3,2 mm och längder från några millimeter till 200 meter eller mer, beroende på vald manteldiameter

Offertförfrågan för termoelement

Använd formuläret för att konfigurera ett enda givarutförande. Om du behöver flera givarutföranden, ange dem i fältet Ytterligare information i slutet av formuläret eller kontakta oss för hjälp.

1. Grunddata för givaren

Osäker på vilken termoelementtyp du behöver? Visa termoelementtyper och temperaturområden

Behöver du hjälp att välja toleransklass? Se förklaring av toleransklasser

Osäker på vilket mantelmaterial du behöver? Visa vår vägledning om mantelmaterial för termoelement

mm
2. Mätpunkt
Isolerat lödställe
Isolerat lödställe
Det varma lödstället är isolerat från manteln. Ger en flytande utsignal med typisk isolationsresistans över 100 megaohm.
Rekommenderas
Jordat lödställe
Jordat lödställe
Det varma lödstället är svetsat mot mantelspetsen, vilket ger jordad utsignal och snabbare svar på temperaturändringar
Exponerat lödställe
Exponerat lödställe
Kortast svarstid, främst för mätning av lufttemperatur i kanaler. Begränsat till en maximal driftstemperatur på 600 °C
Antal element:
3. Stukad reducerad spets som tillval

En reducerad spets är en kort sektion längst ut på givarmanteln som har reducerats till en mindre diameter. Detta kan ge kortare svarstid där snabbare temperaturmätning krävs. Välj det här alternativet om du vill ha givaren med reducerad spets.

4. Klämringskoppling som tillval
Koppling i rostfritt stål
Rostfritt stål
Koppling i mässing
Mässingskoppling
5. Kontaktuppgifter

Vanliga frågor

  • Vad är ett termoelement och hur fungerar det?
    Ett termoelement är en typ av temperaturgivare som alstrar en spänning när två olika metaller förenas i ena änden och utsätts för en temperaturskillnad mellan det ”varma” lödstället (där temperaturen mäts) och det ”kalla” lödstället (referenspunkten). Denna spänning mäts sedan för att bestämma temperaturen vid det varma lödstället.
  • Hur väljer jag rätt termoelement för min applikation?
    Det lämpligaste termoelementet beror på faktorer som temperaturområde, noggrannhet, anslutningsutförande, monteringskrav och miljöförhållanden. Vi erbjuder termoelement med olika mantelmaterial, konstruktioner, anslutningar och temperaturklassningar för olika behov. Behöver du specifik rådgivning hjälper våra ingenjörer gärna till!
  • Vilken högsta temperaturtålighet har era termoelement?
    Våra termoelement är konstruerade för ett brett temperaturområde. Vissa mineralisolerade termoelement klarar temperaturer upp till 1400 °C och termoelement med keramisk mantel ännu högre, upp till 1600 °C. Varje produktpost anger högsta temperaturtålighet, så att du kan välja det bästa termoelementet för din applikation.
