Bajonetttermoelement – mineralisolerat (typ 11A)

Termoelement för plastindustrin

Relaterade produkter

Standarduttag

Relaterade produkter

Miniatyruttag
Dessa mineralisolerade bajonettgivare är lämpliga för plastmaskiner och allmänna applikationer och finns i termoelementtyperna K, T, J, N och E, med en justerbar bajonettkoppling med ett spår enligt industristandard. Kopplingen kan finjusteras på plats för positionering och är lämplig när flera applikationer i anläggningen kräver individuell positionering av givarenheten. Givaren är mineralisolerad med 4,5 mm diameter som standard, men ett alternativ på 3,0 mm finns och är dimensionerat för 800 °C. Den kan därför böjas efter installation för exakt positionering. Flera anslutningsutföranden finns, bland annat kabel med fläta av rostfritt stål eller flexibel skyddsslang av rostfritt stål. Som för alla mineralisolerade termoelement kan mätpunkten vara elektriskt förbunden med manteln eller isolerad från manteln.

Offertförfrågan för bajonett-termoelement

1. Termoelementtyp
2. Manteldiameter

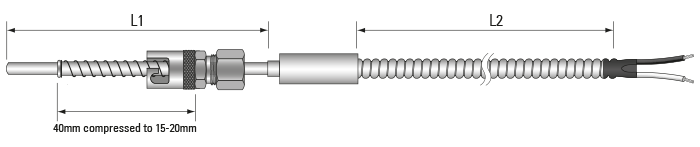

3. Mantellängd 'L1'

mm
4. Kabelutförande

5. Kabellängd 'L2'

m*
6. Typ av mätpunkt

Klicka för alternativ Klicka för att stänga
Illustration Välj
Isolerat lödställe
Jordat lödställe
Duplex-element krävs? (markera rutan)
Triplex-element krävs? (markera rutan)
7. Valfri kontaktpropp för termoelement

8. Önskat antal

Kontaktuppgifter

Företagsnamn


Ditt namn


Befattning/avdelning


E-post


Telefon


Ytterligare information

Om din förfrågan gäller fler än ett sensorutförande ber vi dig mejla oss med dina önskemål eller använd rutan nedan



Skicka förfrågan

Vi använder endast din e-postadress för att kontakta dig. Vi lämnar aldrig ut din e-postadress till tredje part och säljer inte vidare uppgifter till något annat företag. Vi föredrar att fokusera på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy finns att läsa här.

Vanliga frågor

  • Vad är ett termoelement och hur fungerar det?
    Ett termoelement är en typ av temperaturgivare som alstrar en spänning när två olika metaller förenas i ena änden och utsätts för en temperaturskillnad mellan det ”varma” lödstället (där temperaturen mäts) och det ”kalla” lödstället (referenspunkten). Denna spänning mäts sedan för att bestämma temperaturen vid det varma lödstället.
  • Hur väljer jag rätt termoelement för min applikation?
    Det lämpligaste termoelementet beror på faktorer som temperaturområde, noggrannhet, anslutningsutförande, monteringskrav och miljöförhållanden. Vi erbjuder termoelement med olika mantelmaterial, konstruktioner, anslutningar och temperaturklassningar för olika behov. Behöver du specifik rådgivning hjälper våra ingenjörer gärna till!
  • Vilken högsta temperaturtålighet har era termoelement?
    Våra termoelement är konstruerade för ett brett temperaturområde. Vissa mineralisolerade termoelement klarar temperaturer upp till 1400 °C och termoelement med keramisk mantel ännu högre, upp till 1600 °C. Varje produktpost anger högsta temperaturtålighet, så att du kan välja det bästa termoelementet för din applikation.
1 Termoelementtyp Temperaturområde (kontinuerligt) Temperaturområde
(kortvarigt)
K Nickel-krom mot
nickel-aluminium
0 °C till +1100 °C −180 °C till +1350 °C
T Koppar mot konstantan −185 °C till +300 °C −250 °C till +400 °C
J Järn mot konstantan +20 °C till +700 °C −180 °C till +750 °C
N Nicrosil mot Nisil 0 °C till +1100 °C −270 °C till +1300 °C
E Nickel-krom mot konstantan 0 °C till +800 °C −40 °C till +900 °C
Temperaturområdena avser termoelementtypen.
Sensorns temperaturområde kan avvika från ovanstående,
se produktbeskrivningen för mer information

ISOLERAD
Det varma lödstället är isolerat från manteln och ger en flytande utsignal med en typisk isolationsresistans över 100 megaohm

MANTELFÖRBUNDEN
Det varma lödstället är svetsat mot mantelspetsen och ger en jordad utsignal samt kortare svarstid vid temperaturändringar
