Standarduttag för termoelement – R20

Standardkontakter för termoelement klassade för 220 °C

Standard termoelementuttag
Bilden visar IEC-uttag för termoelement typ K (R20K-I)


Begär offert Kontaktkatalog
TC Measurement & Control AB – betrodd av tillverkare, OEM-företag och forskningslaboratorier på Sverige och världen över i över 50 år.

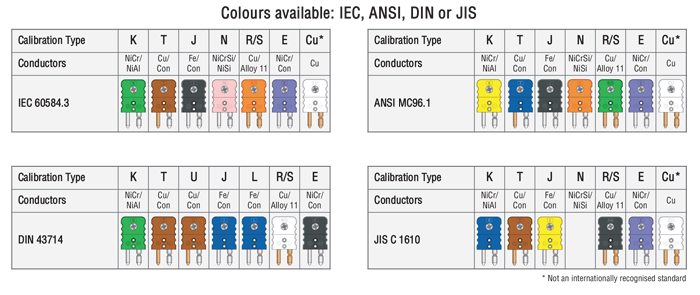

IEC-färger ANSI-färger
Art.nr Typ Färg Art.nr Typ Färg
R20K-I K R20K-A K
R20T-I T R20T-A T
R20J-I J R20J-A J
R20N-I N R20N-A N
R20RS-I R/S R20RS-A R/S
R20E-I E R20E-A E
R20B-I B R20B-A B
R20CU Cu R20CU Cu
  • Standarduttag för termoelement med termoplastkropp för användning upp till 220 °C
  • Finns för termoelementtyperna: K, T, J, N, R/S, E, B och Cu
  • Färgkodat hus med termoelementtyp angiven på huset
  • Enkel ledningsanslutning med kantad bricka
  • För mångtrådiga eller entrådiga ledare med diameter 0,2 mm till 1,29 mm (0,03 mm² till 1,3 mm²). Utan bricka: upp till 1,63 mm diameter (2,1 mm²).
  • Tillverkad enligt standard EN 50212
  • Termoelementlegeringar med hög renhet används i konstruktionen av hanstift och honuttag
  • Polariserade runda stift med mekanism som förhindrar oavsiktlig frånkoppling
  • En oförlorbar skruv för snabb montering

Relaterade termoelementuttag och kontaktproppar

Standard
Kontaktpropp för termoelement
Standard termoelementkontaktArtikelkod: R11
Standardpaneluttag – rektangulär fläns och fäste Standard panel termoelementuttagArtikelkod: R29 Standardpaneluttag – med monteringsöron – sluten baksida
Termoelementuttag med flikarArtikelkod: R30
Standardpaneluttag – med rund fläns
Cirkulärt panel termoelementuttagArtikelkod: R32
Standardpanelpropp –
med monteringsöron
Standard termoelementkontaktArtikelkod: R37
Miniatyr-
uttag för termoelement
Miniatyr termoelementuttagArtikelnr: F20

Formulär för offertförfrågan på kontakter

R20 Termoelementtyp
Färgkod

Önskat antal

Kontaktuppgifter

Företagsnamn


Ditt namn


Befattning/avdelning


E-post


Telefon


Ytterligare information

Om din förfrågan gäller fler än en kontakttyp, klicka gärna mejla oss med dina önskemål eller använd rutan nedan



Skicka förfrågan

Vi använder endast din e-postadress för att kontakta dig. Vi lämnar aldrig ut din e-postadress till tredje part och säljer inte vidare uppgifter till något annat företag. Vi föredrar att fokusera på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy finns att läsa här.

Vanliga frågor

  • Vad är termoelementkontakter och varför är de viktiga?
    Termoelementkontakter används för att ansluta termoelement till mätinstrument eller annan utrustning. De ger en tillförlitlig anslutning för överföring av temperatursignalen från givaren och bidrar till korrekta och konsekventa mätvärden. Valet av kontaktmaterial och temperaturklassning är avgörande för att kontakten ska fungera väl i olika miljöer, särskilt vid höga temperaturer.
  • Vilka temperaturklassningar finns för era termoelementkontakter?
    Vi erbjuder termoelementkontakter med tre temperaturklassningar: 220 °C, 350 °C och 650 °C. Vilken temperaturklassning du behöver beror på den högsta temperatur som kontakten uppnår. För de flesta applikationer är kontakten med temperaturklassning 220 °C lämplig, medan keramiska kontakter med temperaturklassning 350 °C eller till och med 650 °C passar bättre för mer krävande applikationer med högre omgivningstemperaturer.
  • Erbjuder ni tillbehör till termoelementkontakter?
    Ja, vi erbjuder ett brett sortiment av tillbehör till termoelementkontakter, bland annat sensor- och kabelstöd, adaptrar, monteringsfästen och skyddskåpor. Tillbehören är utformade för att förbättra funktionaliteten och tillförlitligheten hos våra termoelementkontakter samt underlätta installation och ge lång livslängd. Om du behöver specifika rekommendationer är du välkommen att kontakta våra ingenjörer för hjälp.
  • Vad är en kontaktpanel för termoelement?
    En kontaktpanel för termoelement är en centraliserad enhet som är utformad för att rymma flera termoelementkontakter och möjliggör organiserad och effektiv anslutning av flera termoelementgivare till mätutrustning. Den förenklar kabeldragningen och säkerställer säkra, tillförlitliga anslutningar i applikationer som kräver flera termoelement. Panelerna finns i både aluminium och rostfritt stål och levereras i olika konfigurationer och kapaciteter för att passa olika behov.
1 Termoelementtyp Temperaturområde (kontinuerligt) Temperaturområde
(kortvarigt)
K Nickel-krom mot
nickel-aluminium
0 °C till +1100 °C −180 °C till +1350 °C
T Koppar mot konstantan −185 °C till +300 °C −250 °C till +400 °C
J Järn mot konstantan +20 °C till +700 °C −180 °C till +750 °C
N Nicrosil mot Nisil 0 °C till +1100 °C −270 °C till +1300 °C
E Nickel-krom mot konstantan 0 °C till +800 °C −40 °C till +900 °C
R Platina-13 % rodium mot
platina
0 °C till +1600 °C −50 °C till +1700 °C
S Platina-10 % rodium mot
platina
0 °C till +1550 °C −50 °C till +1750 °C
B Platina-30 % rodium mot
platina-6 % rodium
+100 °C till +1600 °C +100 °C till +1820 °C
Temperaturområdena avser driftområdet för termoelementtypen.
Kontaktens temperaturområde anges separat.
Se produktbeskrivningen för mer information.
