Du är här → Hem > Termoelement- och RTD-kontakter > Standardkontakter > Klassad för 220ºC > Två stift > R30 standard termoelementPanelUttag

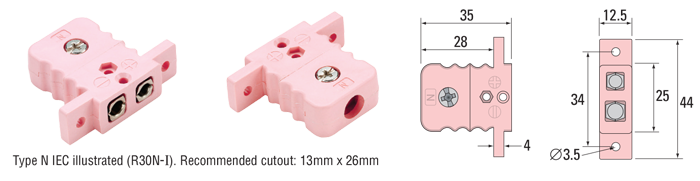

Standard termoelementpaneluttag - Med fästöron - Sluten baksida - R30

Standard Termoelementkontakter klassade för 220ºC

Begär offert Köp online från TC Direct Kontaktkatalog

TC Measurement & Control AB – Betrodd av tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

IEC-färger			ANSI-färger
Art.nr	Typ	Färg	Art.nr	Typ	Färg
R30K-I	K		R30K-A	K
R30T-I	T		R30T-A	T
R30J-I	J		R30J-A	J
R30N-I	N		R30N-A	N
R30RS-I	R/S		R30RS-A	R/S
R30E-I	E		R30E-A	E
R30B-I	B		R30B-A	B
R30CU	Cu		R30CU	Cu

Termoplastkropp klassad för 220ºC
Tillgänglig för termoelementtyper: K, T, J, N, R/S, E, B och Cu
Kroppen är färgkodad och termoelementtyp anges på kroppen
Enkel kabelanslutning via kantad bricka
Tar emot flertrådiga eller solida ledare från 0.2mm till 1.29mm diameter (0.03mm² till 1.3mm²). Med brickan borttagen: upp till 1.63mm diameter (2.1mm²).

Tillverkad i enlighet med standarden EN 50212
termoelementlegeringar med hög renhet används för konstruktioner med hanstift och honuttag
Polariserade runda stift med mekanism för att förhindra oavsiktlig utgång
En enda fast skruv för snabb montering

Relaterade termoelementkontakter

Standard
Kontaktpropp

Artikelkod: R11 Standard
Uttag

Artikelkod: R20 Standardpaneluttag - rektangulär fläns och fäste

Artikelkod: R29 Standardpaneluttag - rund fläns

Artikelkod: R32 StandardPanelpropp -
Med fästöron

Artikelkod: R37

Formulär för offertförfrågan för kontakter

R30 termoelementtyp

Färgkod

Begärt antal

Begärt antal

Kontaktuppgifter

Företagsnamn

Ditt namn

Titel/avd.

E-post

Telefon

Ytterligare information

Om din förfrågan gäller fler än en typ av kontakt, vänligen mejla oss med dina krav eller använd rutan nedan

Skicka förfrågan

Vi kommer endast att använda din e-postadress för att kontakta dig. Vi kommer aldrig att lämna ut din e-postadress till tredje part och vi säljer inte data vidare till något annat företag. Vi föredrar att koncentrera oss på att tillverka kvalitetsprodukter relaterade till temperatur. Vår integritetspolicy kan läsas här.

Vanliga frågor

Vad är termoelementkontakter, och varför är de viktiga?
Termoelementkontakter används för att ansluta termoelement till mätenheter eller annan utrustning. De ger en tillförlitlig anslutning för överföring av temperatursignalen från givaren samtidigt som korrekta och konsekventa avläsningar säkerställs. Valet av kontaktmaterial och temperaturklassning är avgörande för att säkerställa att kontakten fungerar väl i olika miljöer, särskilt vid höga temperaturer.
Vilka olika temperaturklassningar finns tillgängliga för era termoelementkontakter?
Vi erbjuder termoelementkontakter i tre temperaturklassningar: 220ºC, 350ºC och 650ºC. Den temperaturklassning du behöver beror på den maximala temperatur som kontakten når. För de flesta tillämpningar är kontakten klassad för 220ºC lämplig, medan keramiska kontakter för 350ºC eller till och med 650ºC är bättre lämpade för mer krävande tillämpningar med högre omgivningstemperaturer.
Erbjuder ni tillbehör för termoelementkontakter?
Ja, vi erbjuder ett brett utbud av tillbehör för termoelementkontakter, inklusive givare- och kabelstöd samt adaptrar, monteringsfästen och skyddskåpor. Dessa tillbehör är utformade för att förbättra funktionaliteten och tillförlitligheten hos våra termoelementkontakter, vilket säkerställer enkel installation och långvarig prestanda. Om du behöver specifika rekommendationer är du välkommen att kontakta våra ingenjörer för hjälp.
Vad är en termoelementkontaktpanel?
En termoelementkontaktpanel är en centraliserad enhet utformad för att rymma flera termoelementkontakter, vilket möjliggör organiserad och effektiv anslutning av flera termoelementgivare till mätutrustning. Den effektiviserar kabeldragningsprocessen och säkerställer säkra, tillförlitliga anslutningar i tillämpningar som kräver flera termoelement. Dessa paneler finns i både aluminium och rostfritt stål och finns i olika konfigurationer och kapaciteter för att passa olika behov.

1	Termoelementtyp	Temperaturområde (kontinuerligt)	Temperaturområde (kortvarigt)
K	Nickel-krom mot Nickel-aluminium	0°C till +1100°C	-180°C till +1350°C
T	Koppar mot konstantan	-185°C till +300°C	-250°C till +400°C
J	Järn mot konstantan	+20°C till +700°C	-180°C till +750°C
N	Nicrosil mot Nisil	0°C till +1100°C	-270°C till +1300°C
E	Nickel-krom mot konstantan	0°C till +800°C	-40°C till +900°C
R	Platina - 13% rodium mot Platina	0°C till +1600°C	-50°C till +1700°C
S	Platina - 10% rodium mot Platina	0°C till +1550°C	-50°C till +1750°C
B	Platina - 30% rodium mot Platina 6% rodium	+100°C till +1600°C	+100°C till +1820°C
Temperaturområden avser driftområdet för termoelementtypen. Kontaktens temperaturområde kommer att vara enligt angivet. Se produktbeskrivningen för mer information.
