Mineralisolerade termoelementförlängningar

Termoelementförlängningar med kabel eller kontaktdon

Begär offert
TC Measurement & Control AB – har i över 50 år varit ett betrott val för tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över.

Relaterade produkter

Termoelementkontakter
  • Mineralisolerade förlängningskablar för termoelement med stålmantel
  • Robust konstruktion för krävande driftförhållanden vid temperaturer från −200 °C till +1250 °C
  • Hög isolationsresistans
  • Kabeln som används för att tillverka dessa enheter uppfyller BS EN 61515: 2016 / IEC 61515: 2016 och BS EN 60584 klass 2; andra toleranser finns på begäran
  • Finns i typerna K, T, J och N med manteldiametrar från 1,5 mm till 6,35 mm och längder från några millimeter till 200 meter eller mer, beroende på vald manteldiameter
  • Mantlarna kan i regel böjas, vridas och plattas till för att anpassas till specifika installationer utan att prestandan försämras
  • Finns med avslutningar med försegling (med korta anslutningsledare eller kabel) eller med valbara kontaktdonsavslutningar

Offertformulär för termoelement

1a. Termoelementtyp
1b. Toleransklass
2. Mantelmaterial
3. Manteldiameter
4. Förlängningens mantellängd

mm
5. Givarutförande
6. Försegling 1

Klicka för alternativ Klicka för att stänga
Illustration Välj
Intern tätning med oisolerade ledare (tillfällig tätning)
Påklämd försegling i rostfritt stål
(manteldiametrar upp till 3 mm)
Försegling med nötningsskyddsfjäder
(manteldiametrar upp till 3 mm)
Påklämd försegling i rostfritt stål
(manteldiametrar 3 mm till 8 mm)
Försegling med nötningsskyddsfjäder
(manteldiametrar 3 mm till 8 mm)

Ändförseglingens temperaturtålighet:

7. Försegling 2

Klicka för alternativ Klicka för att stänga
Illustration Välj
Intern tätning med oisolerade ledare (tillfällig tätning)
Påklämd försegling i rostfritt stål
(manteldiametrar upp till 3 mm)
Försegling med skavskyddsfjäder
(manteldiameter upp till 3 mm)
Krimpad försegling i rostfritt stål
(manteldiameter från 3 mm till 8 mm)
Försegling med skavskyddsfjäder
(manteldiameter från 3 mm till 8 mm)

Ändförseglingens temperaturtålighet:

8. Förlängningsledningar

Klicka för alternativ Klicka för att stänga
Illustration Välj
PFA 1/0,5 mm
(temperaturtålighet upp till 250 °C)
PFA 7/0,2 mm
(temperaturtålighet upp till 250 °C)
PFA med skärm
(temperaturtålighet upp till 250 °C)
Glasfiber 7/0,2 mm
(temperaturtålighet upp till 480 °C)
Glasfiber med stålomflätning
(temperaturtålighet upp till 480 °C)
Färgkoder finns enligt IEC 60584-3
Ange kabellängd i meter

m
9. Kontakt 1

Illustration Välj
3P6 - 2-polig standardkontaktpropp
Standardkontaktpropp för upp till 220 °C
Standardkontaktpropp för upp till 300 °C
Standardkontaktpropp för upp till 425 °C
Standardkontaktpropp för upp till 600 °C
3P6M - Miniatyrkontaktpropp
Miniatyrkontaktpropp för upp till 220 °C
Miniatyrkontaktpropp med temperaturtålighet upp till 300 °C
Miniatyrkontaktpropp med temperaturtålighet upp till 425 °C
Miniatyrkontaktpropp med temperaturtålighet upp till 600 °C

3P7 - Standarduttag

Standarduttag med temperaturtålighet upp till 220 °C
Standarduttag med temperaturtålighet upp till 300 °C
Standarduttag med temperaturtålighet upp till 425 °C
Standarduttag med temperaturtålighet upp till 600 °C
3P7M - Miniatyruttag
Miniatyruttag med temperaturtålighet upp till 220 °C
Miniatyruttag med temperaturtålighet upp till 300 °C
Miniatyruttag med temperaturtålighet upp till 425 °C
Miniatyruttag med temperaturtålighet upp till 600 °C
Illustration Välj
3P6L - Standard 2-polig kontaktpropp
(löst monterad)
Standardkontaktpropp med temperaturtålighet upp till 220 °C
Standardkontaktpropp med temperaturtålighet upp till 300 °C
Standardkontaktpropp med temperaturtålighet upp till 425 °C
Standardkontaktpropp med temperaturtålighet upp till 600 °C
3P6M - Miniatyrkontaktpropp
(löst monterad)
Miniatyrkontaktpropp med temperaturtålighet upp till 220 °C
Miniatyrkontaktpropp, temperaturtålighet 300 °C
Miniatyrkontaktpropp, temperaturtålighet 425 °C
Miniatyrkontaktpropp, temperaturtålighet 600 °C

3P7 - Standarduttag
(löst monterat)

Standarduttag, temperaturtålighet 220 °C
Standarduttag, temperaturtålighet 300 °C
Standarduttag, temperaturtålighet 425 °C
Standarduttag, temperaturtålighet 600 °C
3P7M - Miniatyruttag
(löst monterat)
Miniatyruttag, temperaturtålighet 220 °C
Miniatyruttag för upp till 300 °C
Miniatyruttag för upp till 425 °C
Miniatyruttag för upp till 600 °C
10. Kontakt 2

Illustration Välj
3P6 - 2-polig standardkontaktpropp
Standardkontaktpropp för upp till 220 °C
Standardkontaktpropp för upp till 300 °C
Standardkontaktpropp för upp till 425 °C
Standardkontaktpropp för upp till 600 °C
3P6M - Miniatyrkontaktpropp
Miniatyrkontaktpropp för användning upp till 220 °C
Miniatyrkontaktpropp för användning upp till 300 °C
Miniatyrkontaktpropp för användning upp till 425 °C
Miniatyrkontaktpropp för användning upp till 600 °C

3P7 - Standarduttag

Standarduttag för användning upp till 220 °C
Standarduttag för användning upp till 300 °C
Standarduttag för användning upp till 425 °C
Standarduttag för användning upp till 600 °C
3P7M - Miniatyruttag
Miniatyruttag med temperaturtålighet upp till 220 °C
Miniatyruttag med temperaturtålighet upp till 300 °C
Miniatyruttag med temperaturtålighet upp till 425 °C
Miniatyruttag med temperaturtålighet upp till 600 °C
Illustration Välj
3P6L - 2-polig standardkontaktpropp
(löst monterad)
Standardkontaktpropp med temperaturtålighet upp till 220 °C
Standardkontaktpropp med temperaturtålighet upp till 300 °C
Standardkontaktpropp med temperaturtålighet upp till 425 °C
Standardkontaktpropp med temperaturtålighet upp till 600 °C
3P6M - Miniatyrkontaktpropp
(löst monterad)
Miniatyrkontaktpropp, temperaturtålighet 220 °C
Miniatyrkontaktpropp, temperaturtålighet 300 °C
Miniatyrkontaktpropp, temperaturtålighet 425 °C
Miniatyrkontaktpropp, temperaturtålighet 600 °C

3P7 - Standarduttag
(löst monterat)

Standarduttag, temperaturtålighet 220 °C
Standarduttag, temperaturtålighet 300 °C
Standarduttag, temperaturtålighet 425 °C
Standarduttag, temperaturtålighet 600 °C
3P7M - Miniatyruttag
(löst monterat)
Miniatyruttag för användning upp till 220 °C
Miniatyruttag för användning upp till 300 °C
Miniatyruttag för användning upp till 425 °C
Miniatyruttag för användning upp till 600 °C
11. Önskat antal

Kontaktuppgifter

Företagsnamn


Ditt namn


Befattning/avdelning


E-post


Telefon


Ytterligare information

Om din förfrågan gäller fler än ett sensorutförande ber vi dig mejla oss med dina önskemål eller använd rutan nedan



Skicka förfrågan

Vi använder endast din e-postadress för att kontakta dig. Vi lämnar aldrig ut din e-postadress till tredje part och säljer inte vidare uppgifter till något annat företag. Vi föredrar att fokusera på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy finns att läsa här.

Vanliga frågor

  • Vad är ett termoelement och hur fungerar det?
    Ett termoelement är en typ av temperaturgivare som alstrar en spänning när två olika metaller förenas i ena änden och utsätts för en temperaturskillnad mellan det ”varma” lödstället (där temperaturen mäts) och det ”kalla” lödstället (referenspunkten). Denna spänning mäts sedan för att bestämma temperaturen vid det varma lödstället.
  • Hur väljer jag rätt termoelement för min applikation?
    Det lämpligaste termoelementet beror på faktorer som temperaturområde, noggrannhet, anslutningsutförande, monteringskrav och miljöförhållanden. Vi erbjuder termoelement med olika mantelmaterial, konstruktioner, anslutningar och temperaturklassningar för olika behov. Behöver du specifik rådgivning hjälper våra ingenjörer gärna till!
  • Vilken högsta temperaturtålighet har era termoelement?
    Våra termoelement är konstruerade för ett brett temperaturområde. Vissa mineralisolerade termoelement klarar temperaturer upp till 1400 °C och termoelement med keramisk mantel ännu högre, upp till 1600 °C. Varje produktpost anger högsta temperaturtålighet, så att du kan välja det bästa termoelementet för din applikation.
1 Termoelementtyp Temperaturområde (kontinuerligt) Temperaturområde
(kortvarigt)
K Nickel-krom mot
nickel-aluminium
0 °C till +1100 °C −180 °C till +1350 °C
T Koppar mot konstantan −185 °C till +300 °C −250 °C till +400 °C
J Järn mot konstantan +20 °C till +700 °C −180 °C till +750 °C
N Nicrosil mot Nisil 0 °C till +1100 °C −270 °C till +1300 °C
Temperaturområdena avser termoelementtypen.
Sensorns temperaturområde kan avvika från ovanstående,
se produktbeskrivningen för mer information
2 Mantelmaterial Max.
temperatur
Standardmantelmaterial
321

321 rostfritt stål

800 °C
316L Rostfritt stål 316L 800 °C
310 310 rostfritt stål 1100 °C
600 Inconel 600 1100 °C
Specialmantelmaterial
800 Incoloy 800 1100 °C
114 Nicrotherm DTM 1250 °C
* Utförandet med 5,5 mm diameter är tjockväggigt och kraftigt

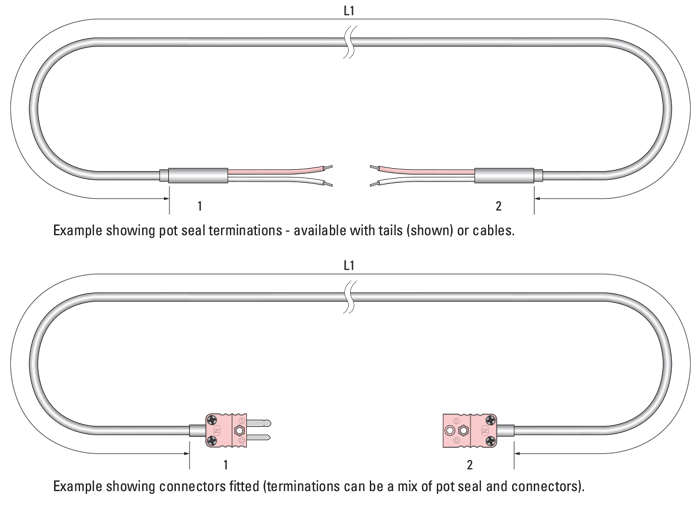

Enheter med förseglingar levereras med korta anslutningsledare enligt bilden. När ledarna är flera meter eller längre är det dock mer lämpligt med en kabel med gemensam yttermantel. Vi rekommenderar följande kablar, som har 7/0,2 mm ledare, plattlagd konstruktion och gemensam yttermantel. Andra kablar finns tillgängliga; kontakta oss för mer information.
