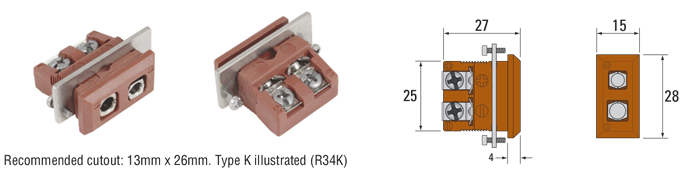

Standardpaneluttag för hög temperatur - R34

Standardkontakter för termoelement med temperaturtålighet 350 °C

Art.nr Typ Färg
R34K K
R34T T
R34J J
R34N N
R34RS R/S
R34E E
R34B B
R34CU Cu
  • Hölje av härdplast, temperaturklassat till 350 °C
  • Finns för termoelementtyperna: K, T, J, N, R/S, E, B och Cu (för resistansgivare)
  • Brunt utförande med termoelementtyp angiven på höljet
  • Enkel ledningsanslutning med kantad bricka
  • För mångtrådiga eller entrådiga ledare med diameter 0,2 mm till 1,29 mm (0,03 mm² till 1,3 mm²). Utan bricka: upp till 1,63 mm diameter (2,1 mm²).
  • Tillverkad enligt standard EN 50212
  • Termoelementlegeringar med hög renhet används i konstruktionen av hanstift och honuttag
  • Polariserade runda stift med mekanism som förhindrar oavsiktlig frånkoppling
  • En oförlorbar skruv för snabb montering

Relaterade termoelementkontakter

Standard, hög temperatur
Kontaktpropp
Artikelnummer: R13
Standard, hög temperatur
Uttag
Artikelnummer: R22
Standardutförande för hög temperatur
3-polig kontaktpropp
Artikelnr: R18
Standardutförande för hög temperatur
3-poligt uttag
Artikelnr: R33

Formulär för offertförfrågan på kontakter

R34 termoelementtyp
Önskat antal

Kontaktuppgifter

Företagsnamn


Ditt namn


Befattning/avdelning


E-post


Telefon


Ytterligare information

Om din förfrågan gäller fler än en kontakttyp, klicka gärna mejla oss med dina önskemål eller använd rutan nedan



Skicka förfrågan

Vi använder endast din e-postadress för att kontakta dig. Vi lämnar aldrig ut din e-postadress till tredje part och säljer inte vidare uppgifter till något annat företag. Vi föredrar att fokusera på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy finns att läsa här.

Vanliga frågor

  • Vad är termoelementkontakter och varför är de viktiga?
    Termoelementkontakter används för att ansluta termoelement till mätinstrument eller annan utrustning. De ger en tillförlitlig anslutning för överföring av temperatursignalen från givaren och bidrar till korrekta och konsekventa mätvärden. Valet av kontaktmaterial och temperaturklassning är avgörande för att kontakten ska fungera väl i olika miljöer, särskilt vid höga temperaturer.
  • Vilka temperaturklassningar finns för era termoelementkontakter?
    Vi erbjuder termoelementkontakter med tre temperaturklassningar: 220 °C, 350 °C och 650 °C. Vilken temperaturklassning du behöver beror på den högsta temperatur som kontakten uppnår. För de flesta applikationer är kontakten med temperaturklassning 220 °C lämplig, medan keramiska kontakter med temperaturklassning 350 °C eller till och med 650 °C passar bättre för mer krävande applikationer med högre omgivningstemperaturer.
  • Erbjuder ni tillbehör till termoelementkontakter?
    Ja, vi erbjuder ett brett sortiment av tillbehör till termoelementkontakter, bland annat sensor- och kabelstöd, adaptrar, monteringsfästen och skyddskåpor. Tillbehören är utformade för att förbättra funktionaliteten och tillförlitligheten hos våra termoelementkontakter samt underlätta installation och ge lång livslängd. Om du behöver specifika rekommendationer är du välkommen att kontakta våra ingenjörer för hjälp.
  • Vad är en kontaktpanel för termoelement?
    En kontaktpanel för termoelement är en centraliserad enhet som är utformad för att rymma flera termoelementkontakter och möjliggör organiserad och effektiv anslutning av flera termoelementgivare till mätutrustning. Den förenklar kabeldragningen och säkerställer säkra, tillförlitliga anslutningar i applikationer som kräver flera termoelement. Panelerna finns i både aluminium och rostfritt stål och levereras i olika konfigurationer och kapaciteter för att passa olika behov.
1 Termoelementtyp Temperaturområde (kontinuerligt) Temperaturområde
(kortvarigt)
K Nickel-krom mot
nickel-aluminium
0 °C till +1100 °C −180 °C till +1350 °C
T Koppar mot konstantan −185 °C till +300 °C −250 °C till +400 °C
J Järn mot konstantan +20 °C till +700 °C −180 °C till +750 °C
N Nicrosil mot Nisil 0 °C till +1100 °C −270 °C till +1300 °C
E Nickel-krom mot konstantan 0 °C till +800 °C −40 °C till +900 °C
R Platina-13 % rodium mot
platina
0 °C till +1600 °C −50 °C till +1700 °C
S Platina-10 % rodium mot
platina
0 °C till +1550 °C −50 °C till +1750 °C
B Platina-30 % rodium mot
platina-6 % rodium
+100 °C till +1600 °C +100 °C till +1820 °C
Temperaturområdena avser driftområdet för termoelementtypen.
Kontaktens temperaturområde anges separat.
Se produktbeskrivningen för mer information.
