Vad är en termoelementkabel och varför är den viktig?

En termoelementkabel används för att ansluta en termoelementgivare till mätutrustning. Den överför temperatursignalen som genereras av termoelementet och säkerställer att korrekta avläsningar bibehålls. Valet av kabelmaterial (såsom PVC, PFA eller glasfiber) påverkar kabelns hållbarhet, temperaturområde och motståndskraft mot miljöfaktorer, vilket gör det avgörande att välja rätt kabel för din applikation.

Vilka olika typer av termoelementkablar finns tillgängliga?

Termoelementkablar kategoriseras i förlängnings- och kompensationstyper. Förlängningskablar (X) använder samma material som termoelementet för korrekt signalöverföring, såsom Typ KX (Typ K), Typ JX (Typ J) och Typ TX (Typ T) . Kompensationskablar (C) använder alternativa legeringar för att efterlikna termoelementets respons över ett begränsat område, såsom Typ KC (Typ K) och Typ SC/RC (Typerna S och R) .

Vilka isoleringsmaterial finns tillgängliga för termoelementkablar?

Vi lagerför över 3 miljoner meter termoelementkabel med en mängd olika isoleringsmaterial, inklusive PVC, PFA, glasfiber, keramisk fiber, XLPE och silikongummi. PVC (105ºC) är en bra kabel för allmän användning, PFA (250ºC) har god kemikalie- och oljebeständighet, glasfiber (480ºC) är bra för industriell användning vid högre temperaturer och silikongummi (200ºC) är ett bra val om en mycket flexibel kabel krävs. För en mer detaljerad översikt över isoleringsmaterial, besök vår isoleringsguide .

Du är här → Hem > Kablar > Termoelementkablar - flerpar > PVC-isolerad > FR PVC flerpar - oarmerad

Flerparig Termoelementkabel - oarmerad flamskyddad PVC-isolerad

Flerpariga termoelementkablar

Begär en offert Köp online från TC Direct Datablad

TC Ltd - betrodd av tillverkare, OEM-företag och forskningslaboratorier i Sverige och över hela världen i över 50 år.

Mycket användbart där det finns behov av att dra ett antal termoelementsignaler tillbaka till instrumenteringen
16/0.2mm dia (0.5mm²) ledare med individuell och gemensam skärm. Kärnor och yttermantel i flamskyddad PVC

Oarmerad PVC-flerpar

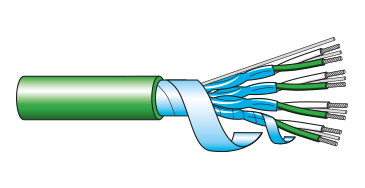

Flerpar av flertrådiga 16/0.2mm dia ledare, FR PVC-isolerade. Paren är numrerade, tvinnade och individuellt skärmade med Mylar^® aluminiumtejp med en dräneringstråd. Paren är sammanslagna och totalt skärmade med Mylar^® aluminiumtejp med en dräneringstråd. FR PVC-mantlad.

Lagernummer

M3502

M3504

M3506

M3508

M3512

M3516

M3520

M3524

M3536

M3550

Ledartyp

Flertrådig

Antal trådar / tråddiameter (mm)

16/0.2

Total area (mm²)

0.5

Total AWG (S = flertrådig)

20S

Isolering

Flamskyddad PVC

Antal par

Plattlagd eller tvinnad

Tvinnad

Skärm

Ja - individuellt skärmade par

Isolering

Flamskyddad PVC

Isolerings-
klassning (ºC)

Kontinuerlig

-30 till +75

Korttid

—

Färgkodning

Fysikaliska
egenskaper

Nötningsbeständighet

God

Fuktbeständighet

Mycket god

Typisk vikt (Kg/100m)
exkl. rulle

120

165

Diameter under armering (mm)

—

Diameter över armering (mm)

—

Ytterdiameter

10.6

12.5

15.2

16.1

20.4

22.8

24.9

28.4

33.2

39.2

Populära orderkoder

M3502KX, M3502KCB, M3502TX, M3502JX, M3502NX, M3502RCA

M3504KX, M3504KCB, M3504TX, M3504JX, M3504NX, M3504RCA

M3506KX, M3506KCB, M3506TX, M3506JX, M3506NX, M3506EX, M3506RCA

M3508KX, M3508KCB, M3508TX, M3508JX, M3508NX

M3512KX, M3512KCB, M3512TX, M3512JX, M3512NX, M3512RCA

M3516KX, M3516KCB, M3516TX, M3516JX, M3516NX

M3520KX, M3520KCB, M3520TX, M3520JX

M3524KX, M3524KCB, M3524TX, M3524JX, M3524RCA

M3536KCB

Anmärkningar

Alla mått är ungefärliga

Individuellt och gemensamt skärmad. Flamskyddad PVC-isolerad.
