Utföranden av RTD-element

resistansgivare kan konstrueras på flera olika sätt beroende på mätmiljön. Från precisionsinstrument för laboratorier till robusta industriella givarenheter påverkar konstruktionsvalen noggrannhet, hållbarhet, stabilitet och kostnad. Nedan sammanfattas de vanligaste konstruktionerna för RTD-element, med början i laboratorieklassade utföranden.

Laboratorieutföranden av RTD-element

resistansgivare för laboratoriebruk prioriterar precision och stabilitet. Elementen konstrueras omsorgsfullt för att minimera mekanisk belastning på mätelementet och bibehålla mycket god kalibrering över tid.

Precisionsutföranden med spole i rör

I moderna standardlaboratorier konstrueras de noggrannaste RTD-elementen med:

  • Tunn platinatråd (vanligen 0,07 mm i diameter).
  • Spirallindad och friktionsmonterad i rör av kvarts, glas eller aluminiumoxid.
  • Fyrtrådskopplingar för resistansmätning med hög noggrannhet (se figur 6.1).
  • Hermetiskt förseglade och återfyllda med argon eller luft/syre för att säkerställa en oxiderande miljö för platinan.
  • Ledningarna är omsorgsfullt isolerade med glimmer, kvarts eller safir för att bibehålla hög isolationsresistans och minimera läckage.

Dessa konstruktioner gör att platinan kan expandera och kontrahera fritt, vilket ger långsiktig stabilitet vid temperaturer över −189 °C.

Traditionell RTD-temperaturgivare i laboratorieutförande
Figur 6.1: Traditionell RTD-temperaturgivare i laboratorieutförande

Kryogena kapslar

Vid mycket låga temperaturer föredras RTD-givare i kapselutförande. Dessa kompakta konstruktioner:

  • Tunnväggiga platinrör fyllda med heliumgas för mycket god värmeledningsförmåga.
  • Har vanligtvis en längd på cirka 50 mm och en diameter på 5 mm.
  • Är förseglade och robusta, med mycket låg termisk massa (se figur 6.2).

Sådana konstruktioner lämpar sig väl för kryogen kalibrering och mätmiljöer med ultralåga temperaturer.

Kapselkonstruktion för RTD-givare i platina
Figur 6.2: Kapselkonstruktion för RTD-givare i platina

Referenselement för höga temperaturer

Vid temperaturer över 660 °C får resistansgivare av platina problem med isolationsresistans och drift. För att hantera detta:

  • resistansgivare med låg resistans konstrueras med flera parallellkopplade platinatrådar.
  • Element som NBS-konstruktionen ”bird cage” minskar påverkan från resistansen i anslutningsledarna (se figur 6.3).
  • Den lägre resistansen (t.ex. 0,2 Ω vid 0 °C) gör dem mindre känsliga för läckströmmars shuntverkan, vilket förbättrar noggrannheten vid förhöjda temperaturer.
Fågelbur högtemperatur RTD
Figur 6.3: Fågelburskonstruktion för RTD-givare för höga temperaturer

Industriella RTD-konstruktioner

Industriella resistansgivare är konstruerade för att tåla krävande miljöer där vibrationer, termiska chocker och mekaniska påkänningar är vanliga. Konstruktionerna ger en avvägning mellan robusthet och mätstabilitet.

Trådlindade keramiska element

Traditionella industriella RTD-givare använder keramiska spolkroppar eller glasspolkroppar som platinaledare lindas runt:

  • Lindningen förseglas med keramisk cement eller glas för att hålla den på plats (se figur 6.4).
  • Keramiska stavar med spiralformade spår är ett annat alternativ, där tråden skyddas mot vibrationer (se figur 6.5).

Dessa konstruktioner är robusta, men kan begränsa platinaelementets expansionsfrihet, vilket kan påverka långtidsstabiliteten.

Klassisk cylindrisk industriell trådvind RTD
Figur 6.4: Klassisk cylindrisk industriell trådlindad RTD-givare

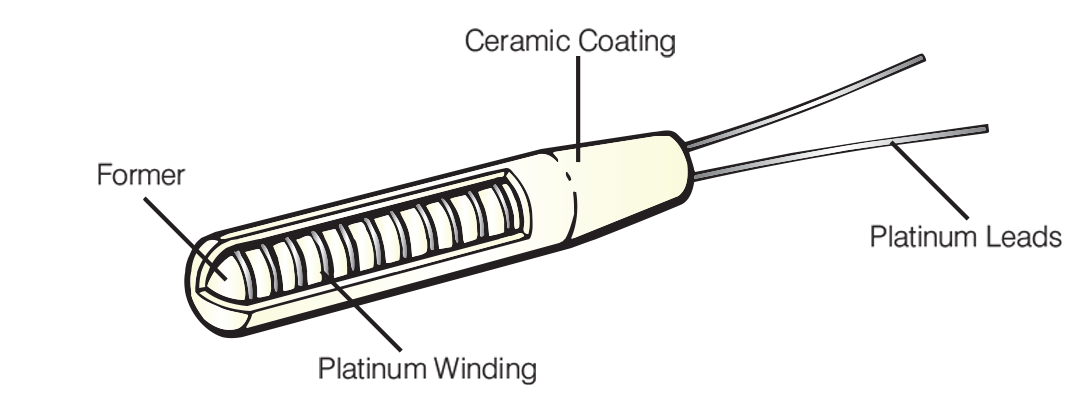

Cylindrisk sensor med trådslinga i spår Figur 6.5: Cylindrisk givare med trådspole placerad i spår

Spolenheter med delvis uppburna spolar

En mer avancerad konstruktion använder delvis uppburna platinaspolar:

  • Den spiralformade spolen förs in i ett flerhåligt aluminiumoxidrör.
  • Endast vissa kontaktpunkter fixeras med glas, så att resten av tråden kan röra sig fritt (se figur 6.6).
  • Denna konstruktion förbättrar vibrationståligheten avsevärt samtidigt som mekaniska spänningar hålls nere.

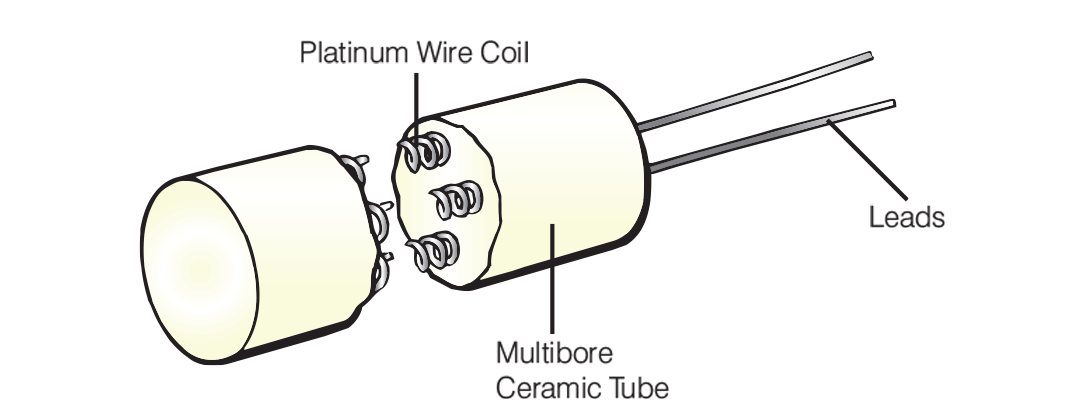

Delvis stöd med flerhålig alumina-rör
Figur 6.6: Partiellt stöd med hjälp av flerrörig aluminiumoxidkeramik

Typiska enheter är 25 mm långa och cirka 3 mm i diameter. De trimmas noggrant för att motsvara 100 Ω vid 0 °C, vilket säkerställer överensstämmelse med IEC-standarder.

Dessa hör till de mest stabila industriella elementen som finns, med avdrift ned till några hundradels grad över intervallet −200 °C till +850 °C.

Filmtermometrar

Film-resistansgivare är en modern vidareutveckling inom givarkonstruktion. I stället för tråd bygger dessa element på tunna eller tjocka platinaskikt som deponeras på ett substrat.

Tunnfilmsutföranden

  • Ett mycket tunt platinaskikt vakuumdeponeras på ett keramiskt substrat.
  • Lämpliga för mätning av yt- eller lufttemperatur upp till cirka 500 °C.
  • Kort svarstid tack vare liten termisk massa och mycket god vibrationstålighet (se figur 6.7).

Tjockfilmsutföranden

  • Använder platina-glaspastor som screentrycks på en plan yta och därefter bränns vid höga temperaturer.
  • Vanligare vid lågkostnads- eller batchproduktion.

Fördelar och begränsningar

    Fördelar:
  • Mycket reproducerbar batchproduktion.
  • Kostnadseffektivt med snabb termisk respons.
  • God vibrationstålighet.
    Begränsningar:
  • Lägre långtidsstabilitet jämfört med trådlindade typer.
  • Platinaskiktet är litet och känsligt för kontaminering.
  • Mekaniska spänningar vid termisk cykling kan påverka kalibreringen.
  • Variationer mellan tillverkningssatser kan begränsa utbytbarheten.

Även om trådlindade resistansgivare av högsta klass kan uppnå en stabilitet på ±0,005 % erbjuder filmelement i regel ±0,05 % – fortfarande tillräckligt för många industriella tillämpningar.

Sammanfattning: val av rätt RTD-elementkonstruktion

RTD-typ Temperaturområde Stabilitet Mekanisk hållfasthet Typisk användning
Laboratorieelement med spole i rör −189 °C till +660 °C Utmärkt Låg Kalibreringslaboratorier, normaler
Kryogen kapsel < −150 °C Utmärkt Medel Kryogen mätning
Högtemperatur med låg resistans upp till 1 000 °C Hög Medel Industriell högtemperaturreferens
Trådlindad keramik −200 °C till +600 °C God Hög Allmän industriell användning
Delvis stödd spole −200 °C till +850 °C Mycket hög Hög Krävande industrimiljöer
Tunn-/tjockfilm −50 °C till +500 °C Måttlig Mycket hög HVAC, apparater, yttemperaturmätning

Obs: Informationen i denna guide tillhandahålls endast för allmän information och utbildningsändamål. Även om vi strävar efter korrekthet tillhandahålls alla data, exempel och rekommendationer i befintligt skick utan någon form av garanti. Standarder, specifikationer och bästa praxis kan ändras över tid, så kontrollera alltid aktuella krav före användning.
