Pt100-RTD med kontaktpropp

RTD – Pt100-givare

Behöver du en annan typ av kontaktpropp? Klicka för att visa fler alternativ
CE7
CE7 3-polig miniatyrkontaktpropp (platt)
för diametrar från 1,0 mm till 3,2 mm

Platt 3-polig miniatyrkontaktpropp med termoplasthus för användning upp till 220 °C

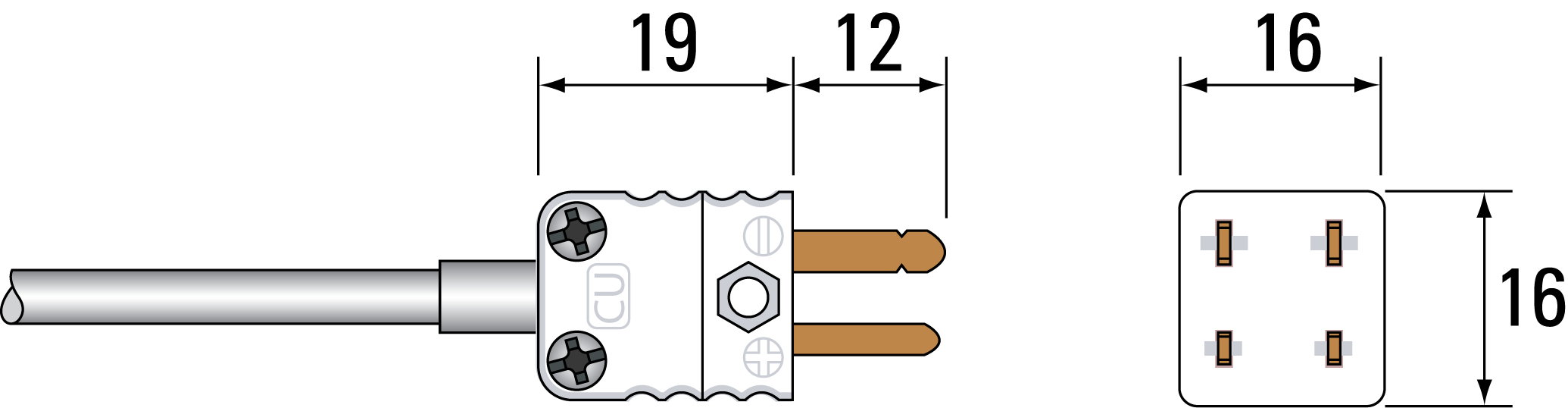

CE9
CE9 4-polig miniatyrkontaktpropp (platt)
för diametrar från 1,0 mm till 3,2 mm

Platt 4-polig miniatyrkontaktpropp med termoplasthus för användning upp till 220 °C

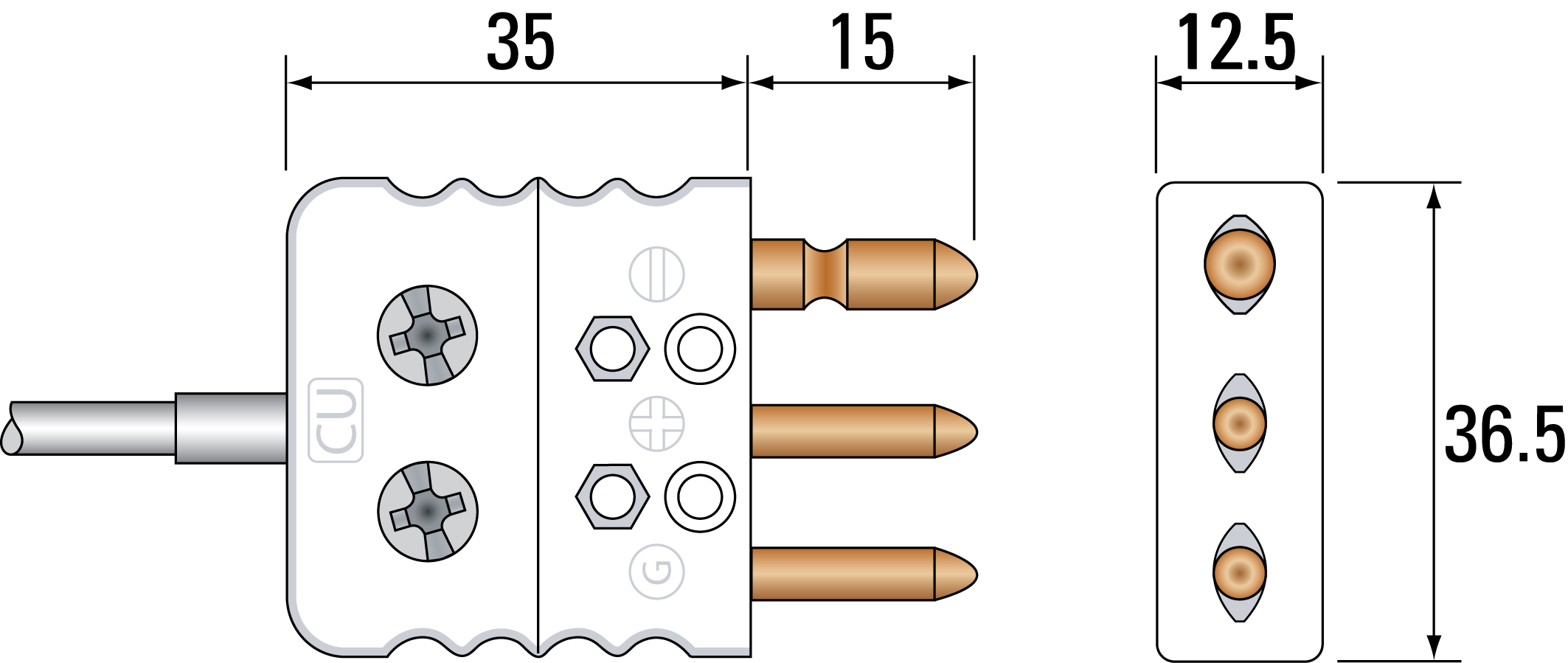

CE6
CE6 3-polig standardkontaktpropp (rund)
för diametrar från 1,0 mm till 8,0 mm

Rund 3-polig standardkontaktpropp med termoplasthus för användning upp till 220 °C

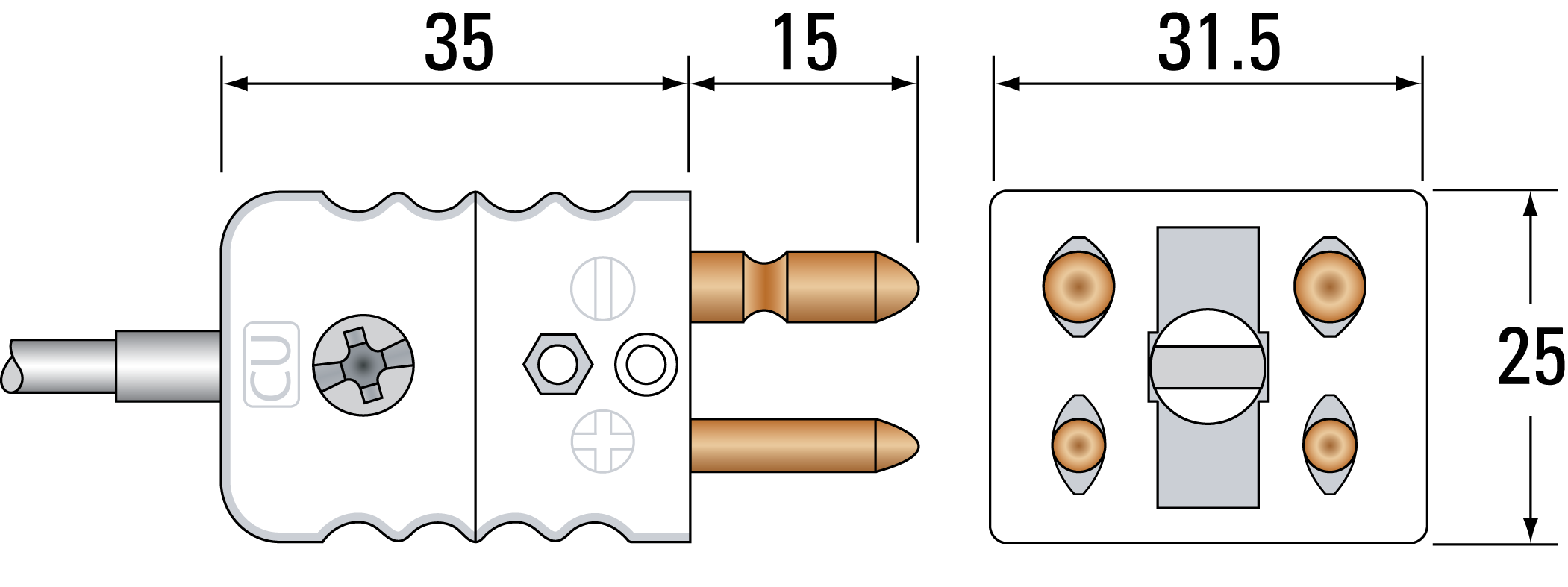

CE8
CE6 4-polig standardkontaktpropp (rund)
för diametrar från 1,0 mm till 8,0 mm

Rund 4-polig standardkontaktpropp med termoplasthus för användning upp till 220 °C

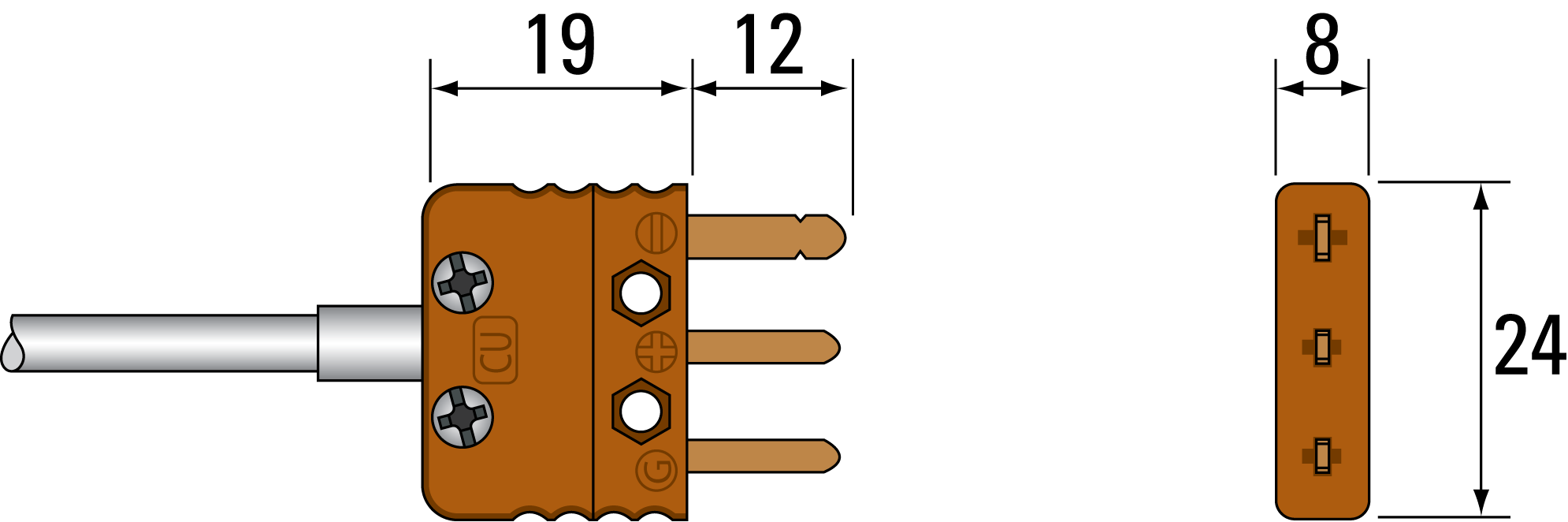

CE7H
CE7H 3-polig miniatyrkontaktpropp (platt)
för diametrar från 1,0 mm till 3,2 mm

Platt 3-polig miniatyrkontaktpropp med termoplasthus för användning upp till 300 °C

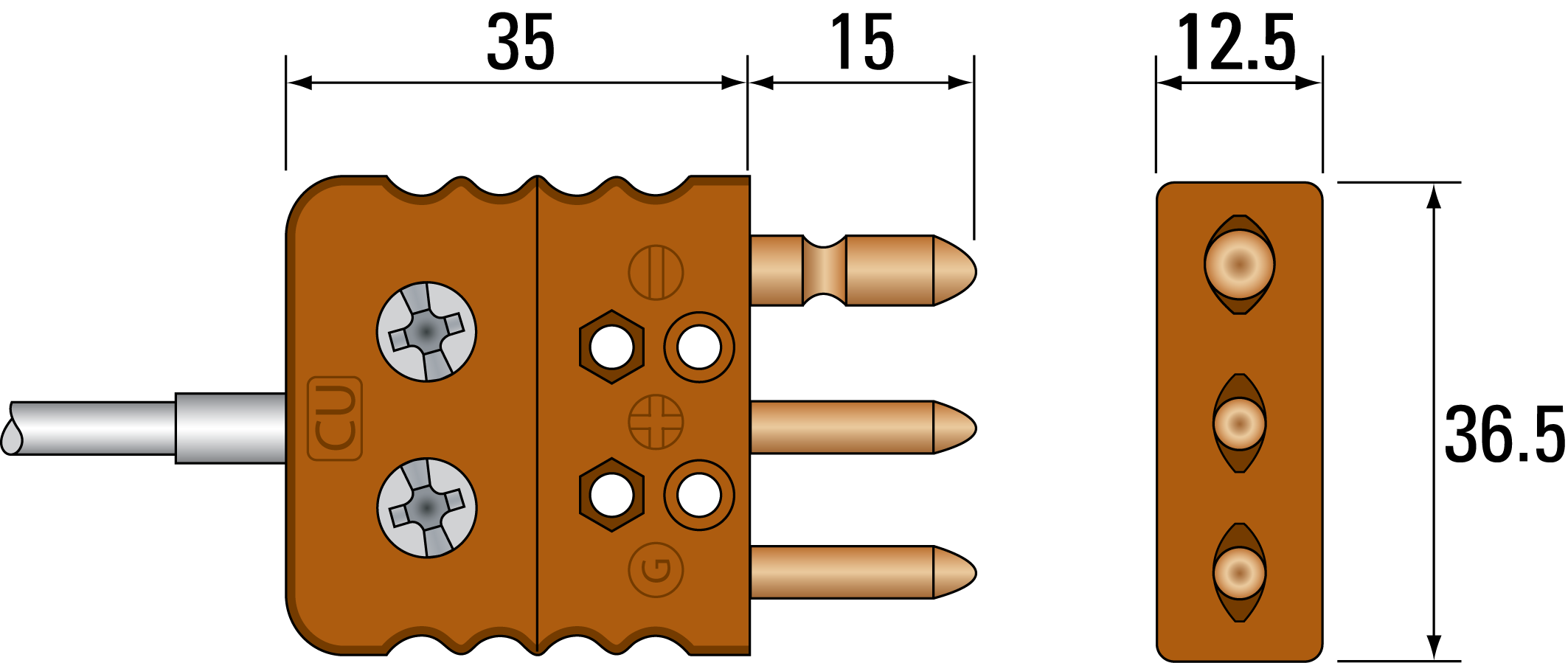

CE6H
CE6H 3-polig standardkontaktpropp (rund)
för diametrar från 1,0 mm till 8,0 mm

Rund 3-polig standardkontaktpropp med termoplasthus för användning upp till 300 °C
Begär offert Datablad
TC Measurement & Control AB – betrodd av tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i mer än 50 år.

Vilken RTD Pt100-givare behöver jag?

  • Typ 16 – styv givare: Standardvalet för de flesta tillämpningar, med en styv givare som normalt är upp till 500 mm lång och har tillåten användningstemperatur upp till 250 °C.

  • Typ 17 – mineralisolerad: Välj denna när en semiböjlig konstruktion föredras eller för högre temperaturer, med tillåten användningstemperatur upp till 500 °C.

  • Typ 18 – hög temperatur / hög noggrannhet: Semiböjlig för temperaturer upp till 600 °C eller när ett mätelement med hög noggrannhet enligt 1/5 eller 1/10 DIN krävs.
  • Tillverkas enligt dina specifikationer och avslutas med valfri kontaktpropp enligt ovan
  • Hög noggrannhet, repeterbarhet och reproducerbarhet i elementutförandena Simplex, Duplex eller Triplex
  • Brett driftstemperaturområde från −100 °C till +600 °C
  • Finns i 2-, 3- och 4-trådsutförande och med noggrannhetsklass B, A, 1/3, 1/5 eller 1/10
  • Med mantel av rostfritt stål 316L och tillverkade enligt IEC 60751
  • Mantlarna på typ 17 och typ 18 kan i regel böjas och vridas efter applikationen (böj inte inom 50 mm från spetsen)

Offertförfrågan för RTD Pt100-givare

Använd formuläret för att konfigurera ett enda givarutförande. Om du behöver flera givarutföranden, ange dem i fältet Ytterligare information i slutet av formuläret eller kontakta oss för hjälp.

1. Grunddata för givaren

Osäker på vilket RTD-utförande du behöver? Jämför de tre utförandena av RTD Pt100-givare.

Osäker på vilken tolerans du behöver? Läs mer om RTD-standarder och toleranser

mm
2. Kopplingskonfiguration

Olika kopplingssätt används för att minimera fel som orsakas av ledningsresistans:

2-ledare Pt100
2-trådskoppling
Enklast, men ledningsresistansen ger ett mätfel.
3-ledare Pt100
3-ledare
Vanlig i industriella tillämpningar; kompenserar för större delen av felet som orsakas av ledningsresistans (förutsatt att ledarna är lika).
Rekommenderas
4-ledare Pt100
4-ledare
Högsta noggrannhet; eliminerar ledningsresistansen helt, används ofta i laboratorier och vid kalibrering.
Antal element:

För en mer utförlig förklaring av RTD-koppling, se vår guide om RTD-givare med 2, 3 och 4 ledare

3. Reducerad spets som tillval

En reducerad spets är en kort sektion längst ut på givarmanteln som har reducerats till en mindre diameter. Detta kan ge kortare svarstid där snabbare temperaturmätning krävs. Välj det här alternativet om du vill ha givaren med reducerad spets.

4. Klämringskoppling som tillval
Koppling i rostfritt stål
Rostfritt stål
Koppling i mässing
Mässingskoppling
5. Kontaktuppgifter

Vanliga frågor

  • Vad är en RTD Pt100-givare och hur fungerar den?
    En RTD Pt100-givare mäter temperaturen genom att registrera förändringar i elektrisk resistans. Pt står för platina, materialet i mätelementet, och 100 avser resistansvärdet 100 ohm vid 0 °C. När temperaturen ändras varierar platinaelementets resistans, vilket möjliggör noggranna temperaturmätningar.
  • Hur noggranna är RTD Pt100-givare?
    RTD Pt100-givare har hög noggrannhet och stabilitet, med element för industriellt bruk från klass B (±0,3 °C vid 0 °C) till klass A (±0,15 °C vid 0 °C). Alternativ med högre precision, till exempel element i 1/10-klass, ger en noggrannhet på ±0,03 °C vid 0 °C. Dessa givare används i stor utsträckning i industriella, laboratorie- och vetenskapliga tillämpningar som kräver hög precision. Vi erbjuder även kalibreringstjänster i vårt UKAS-ackrediterade laboratorium.
  • Vilket temperaturområde har Pt100-givare?
    Temperaturområdet för en RTD-givare beror på faktorer som konstruktion, mantelmaterial och den isolering som används. Vissa platinaelement tål temperaturer upp till 850 °C, men givarkonstruktionen som helhet begränsar den högsta tillåtna användningstemperaturen. Se produktspecifikationerna för exakt temperaturområde utifrån givarens konstruktion. Behöver du rådgivning hjälper våra tekniker gärna till!
