Du är här → Hem > Temperaturgivare > Termoelement > Högtemperaturtermoelement > Termoelement med standard IP67-huvud av pressgjuten legering

Högtemperaturtermoelement med standard IP67-huvud av pressgjuten legering

Högtemperaturtermoelement med metallmantel (Typ 27)

Begär offert Datablad

TC Measurement & Control AB – Betrodd av tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

Dessa högtemperaturtermoelement används i tillämpningar där andra termoelement skulle sluta fungera på grund av alltför hög värme eller krävande miljöer. Genom att använda specialiserade exotiska mantelmaterial som platina 10% rodium, molybden och tantal kan de användas vid drifttemperaturer upp till 2300°C. Kombinationen av ledare, isoleringsmaterial och mantel måste väljas noggrant för att passa din processmiljö, drifttemperatur och installationskrav (dvs. om givaren är flexibel eller inte). Vårt erfarna säljteam finns till hands för att hjälpa till vid behov, så tveka inte att kontakta oss om hjälp behövs.

Används vanligtvis med högtemperaturtermoelementtyperna R, S, B, C och D
Temperaturer upp till 2200°C (kontinuerlig användning) eller 2300°C (korttidsanvändning)
Halvstyva (mineralisolerade) och styva (rör) utföranden finns tillgängliga

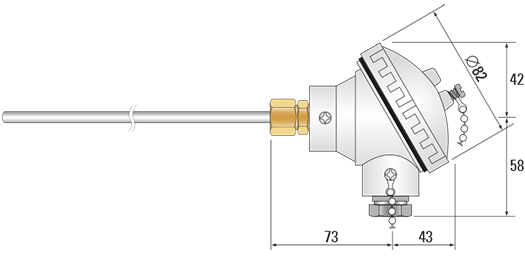

Avslutas i ett standardkopplingshuvud av pressgjuten legering
Kalibreringstjänst för oxiderande och inerta miljöer finns tillgänglig upp till 1600°C

Kod	Mantelmaterial	Driftegenskaper	MI (halvstyv) Rör (styv)	Isoleringsmaterial	Termoelementtyper	Tillgängliga manteldiametrar (mm)	Max. kontinuerlig temperatur
600	Inconel 600^®	Lämplig för användning i inerta miljöer, vakuummiljöer och oxiderande miljöer. Minsta böjradie: 5 x Manteldiameter. Rekommenderas inte för användning över 800°C i oxiderande atmosfärer. Använd inte i svavelhaltiga atmosfärer över 550°C.	Halvstyv	MgO	R, S och B	1.0mm, 1.5mm, 3.0mm, 3.2mm, 4.8mm, 6.0mm och 6.4mm	1175°C
600T	Inconel 600^®	Som ovan. Får inte böjas.	Styv	Al₂O₃	R, S och B	3.0mm, 3.2mm, 4.8mm, 6.0mm och 6.4mm	1175°C
P10R	Platina 10% rodium	Lämplig för användning i inerta och oxiderande miljöer. Minsta böjradie: 10 x manteldiameter.	Halvstyv	MgO	R, S och B	1.0mm, 1.5mm och 1.6mm	1550°C
TAN	Tantal	Lämplig för användning i inerta miljöer och vakuummiljöer. Minsta böjradie: 5 x manteldiameter.	Halvstyv	MgO, Al₂O₃, HfO₂	R, S, B, C och D	1.0mm, 1.5mm, 1.6mm, 3.0mm och 3.2mm	2200°C
NIO	Niob 1% zirkonium	Lämplig för användning i inerta miljöer och vakuummiljöer. Minsta böjradie: 10 x manteldiameter.	Halvstyv	MgO, Al₂O₃, HfO₂	R, S, B, C och D	1.6mm och 3.2mm	2200°C
MOL	Molybden	Lämplig för användning i inerta miljöer, vakuummiljöer och reducerande miljöer. Får inte böjas.	Styv	MgO, Al₂O₃, HfO₂	R, S, B, C och D	1.5mm, 1.6mm, 3.0mm, 3.2mm, 4.8mm, 6.0mm och 6.4mm	2000°C
CMOL	Belagd molybden	Lämplig för användning i inerta och oxiderande miljöer. Får inte böjas.	Styv	MgO, Al₂O₃, HfO₂	C och D	1.5mm, 1.6mm, 3.0mm, 3.2mm och 6.4mm	1600°C

Formulär för offertförfrågan för högtemperaturtermoelement

1. Termoelementtyp

2. Mantelmaterial (se ovan)

3. Isoleringsmaterial

4. Manteldiameter

5. Mantellängd

mm

6. Typer av Mätpunkt

Illustration	Välj
Isolerat lödställe
Jordat lödställe
Krävs Duplex-element? (markera rutan)

7. Antal som krävs

Antal som krävs

Kontaktuppgifter

Företagsnamn

Ditt namn

Titel/avd.

E-post

Telefon

Ytterligare information

Om din förfrågan gäller mer än en sensorstil, vänligen skicka e-post till oss med dina krav eller använd rutan nedan

Skicka förfrågan

Vi kommer endast att använda din e-postadress för att kontakta dig. Vi kommer aldrig att lämna ut din e-postadress till tredje parter och vi säljer inte vidare data till något annat företag. Vi föredrar att koncentrera oss på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy kan visas här.

1	Termoelementtyp	Temperaturintervall (kontinuerligt)	Temperaturintervall (kortvarigt)
R	Platina - 13% Rodium vs Platina	0°C till +1600°C	-50 till +1750°C
S	Platina - 10% Rodium vs Platina	0°C till +1550°C	-50 till +1700°C
B	Platina - 30% Rodium vs Platina 6% Rodium	+100 till +1600°C	+100 till +1820°C
C	Volfram - 5% Rhenium vs Volfram - 26% Rhenium	0 till +2200°C	0 till +2300°C
D	Volfram - 3% Rhenium vs Volfram - 25% Rhenium	0 till +2200°C	0 till +2300°C
Temperaturintervallen avser termoelementtypen. Sensorns temperaturintervall kan avvika från ovanstående, se produktbeskrivningen för mer information

2	Isoleringsmaterial	Kommentarer	Max. Temperatur
MGO	Magnesiumoxid MgO	Mycket hygroskopiskt. Används främst i komprimerade mantlar.	1700°C
ALO	Aluminiumoxid Al₂O₃	Utmärkt med platinalegeringar.	1550°C
HFO	Hafniumoxid HfO₃	Jämförbart med berylliumoxid och säkert att hantera.	2200°C
