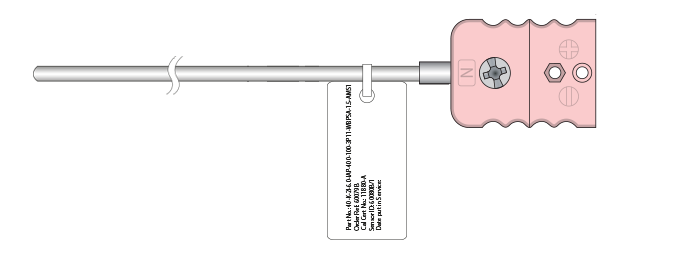

VärmebehandlingsTermoelement med standard Uttag

Termoelement godkända enligt AMS2750 för värmebehandling

Begär en offert Datablad
TC Measurement & Control AB – Ett betrott namn för tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

Relaterade produkter

Klämringskopplingar StandardKontaktpropp
Kalibrerade Mineralisolerade Termoelement
Our range of AMS2750 NADCAP, BAC5621 or CQI-9 compliant mineral insulated thermocouples are designed to meet the high quality and accuracies demanded for heat treatment applications within the Aerospace industry. Through careful material selection and a comprehensive calibration program in our ISO17025 UKAS accredited laboratory, we can offer a wide range of sheath diameters and materials from stock with quick manufacture times. Their semi rigid construction allows them to be bent and formed to suit particular applications without impairing performance.
  • Kalibrerade i enlighet med kraven i AMS 2750 NADCAP, BAC5621 eller
    CQI-9
  • Lämplig för användning i Temperature Uniformity Surveys (TUS), System Accuracy Tests (SAT), styrningsregistrering och övervakning samt lastsensorer
  • Batchkalibreringscertifikat levereras som standard
  • Sensorer är individuellt märkta och numrerade för full spårbarhet
  • Tillgänglig i termoelementtyperna N, K, T och J
  • Brett utbud av manteldiametrar och material
Kalibreringsnoggrannheter:

Kod Standard Levererad noggrannhet Tillåtna tillämpningar Certifiering
AMS1 AMS2750 ±1.1ºC eller 0.4% av avläsningen (beroende på vilket som är störst), avvikelse från ände till ände för materialparti högst 1.1ºC Temperaturjämnhetsundersökning (TUS)
Systemnoggrannhetstest (SAT)
Styrning, övervakning och registrering (klass 1 och 2)		 En intern 3-sidig rapport för början/slutet av partiet från 0-1200ºC med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsdetaljer för en detaljerad förklaring).
Observera: UKAS-kalibrering är tillgänglig på begäran.
BAC2 BAC5621 ±1.1ºC <538ºC eller 0.4% av avläsningen >538ºC, avvikelsen mellan ändarna på materialpartiet högst 0.6ºC Sekundär-/fälttestsensor
CQI1 CQI-9 ±1.1ºC eller 0.4% av avläsningen (beroende på vilket som är störst), avvikelse från ände till ände för materialparti högst 1.1ºC Temperaturjämnhetsundersökning (TUS)
Systemnoggrannhetstest (SAT)
Styrning, övervakning och registrering (klass 1 och 2)
Last



Offertförfrågningsformulär för VärmebehandlingsTermoelement

1. Termoelementtyp
2. Mantelmaterial
3. Manteldiameter

4. Mantellängd

mm
5. Typer av Mätpunkt

Illustration Välj
Isolerat lödställe
Krävs Duplex-element? (kryssa i rutan)
6. StandardUttagsutförande

Illustration Välj
3P7 - StandardUttag
Plast, klassad till 220ºC
3P7H - StandardUttag
Plast, klassad till 300ºC

3P7UH - StandardUttag

Plast, klassad till 425ºC
3P7C - StandardUttag
Keramik - klassad till 600ºC
7. Märkningsalternativ

Illustration Välj
ID-etikett i plast
För användning med alla ändtätningar upp till 70ºC
Laseretsad metallbricka
För användning med alla ändavslutningar över 250ºC
Laseretsning på sensor
Laseretsning av serienummer. Detta kan vara i stället för eller som tillägg till något av alternativen ovan
8. Kalibreringsnoggrannheter

Kalibreringstyp Välj
AMS1 - AMS2750
BAC2 - BAC5621
CQI1 - CQI-9
Din valda kalibrering är:

AMS1- AMS2750
Accuracy:
±1.1ºC or 0.4% of reading (whichever is greater), end to end deviation of material batch no greater than 1.1ºC
Permitted Applications:
Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Control, Monitoring & Recording (Class 1 & 2)
An in-house 3-page report for the start/end of batch from 0-1200ºC with all the information NADCAP auditors require (please refer to the Calibration Details section for a detailed explanation). Please note: UKAS calibration is available on request.
Din valda kalibrering är:

AMS-2 - AMS2750
 Accuracy:
±2.2ºC or 0.75% of reading (whichever is greater), end to end deviation of material batch no greater than 1.1ºC
Permitted Applications:
Temperature Uniformity Survey (TUS)
Control, Monitoring & Recording (Class 3,4,5,6)
Load
An in-house 3-page report for the start/end of batch from 0-1200ºC with all the information NADCAP auditors require (please refer to the Calibration Details section for a detailed explanation). Please note: UKAS calibration is available on request.
Din valda kalibrering är:

BAC2 - BAC5621
 Accuracy:
±1.1ºC <538ºC or 0.4% of reading >538ºC, end to end deviation of material batch no greater than 0.6ºC
Permitted Applications:
Secondary/Field Test Sensor
An in-house 3-page report for the start/end of batch from 0-1200ºC with all the information NADCAP auditors require (please refer to the Calibration Details section for a detailed explanation). Please note: UKAS calibration is available on request.
Din valda kalibrering är:

CQI1 - CQI-9
 Accuracy:
±1.1ºC or 0.4% of reading (whichever is greater), end to end deviation of material batch no greater than 1.1ºC
Permitted Applications:
Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Control, Monitoring & Recording (Class 1 & 2)
Load
An in-house 3-page report for the start/end of batch from 0-1200ºC with all the information NADCAP auditors require (please refer to the Calibration Details section for a detailed explanation). Please note: UKAS calibration is available on request.
9. Kalibreringsstandard
10. Rapporttyp

Detaljer Välj
Standardrapport på 3 sidor
En intern 3-sidig rapport för start/slut av batch från 0-1200ºC med all information som NADCAP-revisorer kräver (se sidan Kalibreringsdetaljer för en detaljerad förklaring)
Anpassad rapport
Som standardrapporten men med ditt val av område och intervall
Din valda rapporttyp är:

En intern 3-sidig rapport for the start/end of batch from 0-1200ºC with all the information NADCAP auditors require (please refer to the Sidan Kalibreringsdetaljer for a detailed explanation).
Din valda rapporttyp är:

En anpassad rapport
Please enter the calibration range:
Please enter the calibration interval:
11. Erforderligt antal

Kontaktuppgifter

Company Name


Your Name


Title/Dept.


Email


Telephone


Ytterligare information

If your enquiry is for more than one style of sensor, please email us with your requirements or use the box below



Send Enquiry

We will only use your email address to contact you. We will never give your email address to 3rd parties and we do not sell data on to any other company. We prefer to concentrate on making quality temperature related products. Our privacy policy can be viewed här.
1 Termoelementtyp Temperaturområde (kontinuerligt) Temperaturområde
(kortvarigt)
N Nicrosil mot Nisil 0°C till +1200°C -270°C till +1300°C
K Nickel-krom jämfört med
Nickel-aluminium		 0°C till +1100°C -180°C till +1350°C
T Koppar mot konstantan -185°C till +300°C -250°C till +400°C
J Järn mot konstantan +50°C till +700°C -180°C till +750°C
Temperaturområdena avser termoelementtypen.
Sensorns temperaturområde kan avvika från ovanstående,
se produktbeskrivningen för mer information
2 Mantelmaterial Max.
temperatur
600 Inconel 600 1100°C
114 Nicrotherm DTM 1250°C
310 310 Rostfritt stål 1100°C
321

321 Rostfritt stål

800°C

ISOLERAD
Varma lödstället isolerat från manteln. Ger flytande utgång med typisk isolationsresistans över 100 megohm
