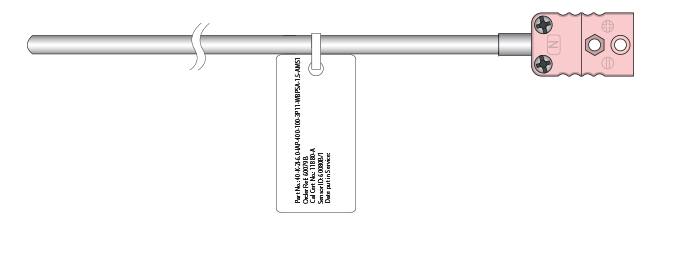

Värmebehandlingstermoelement med miniatyruttag

AMS2750-godkända termoelement för värmebehandling

Relaterade produkter

Miniatyrkontaktpropp
Kalibrerade mineralisolerade termoelement
De mineralisolerade termoelementen i vårt sortiment, som uppfyller kraven i AMS2750 NADCAP, BAC5621 eller CQI-9, är konstruerade för att uppfylla de höga kvalitets- och noggrannhetskrav som ställs på värmebehandling inom flyg- och rymdindustrin. Genom noggrant materialval och ett omfattande kalibreringsprogram i vårt ISO17025 UKAS-ackrediterade laboratorium kan vi erbjuda ett brett urval av manteldiametrar och mantelmaterial från lager med korta tillverkningstider. Den halvstyva konstruktionen gör att de kan böjas och formas för specifika applikationer utan att prestandan försämras.
  • Kalibrerade enligt AMS 2750 NADCAP-, BAC5621- eller
    CQI-9-kraven
  • Lämpliga för användning vid Temperature Uniformity Surveys (TUS), System Accuracy Tests (SAT), styrning, registrering och övervakning samt som lastgivare
  • Batchkalibreringscertifikat levereras som standard
  • Sensorerna märks och numreras individuellt för full spårbarhet
  • Finns i termoelementtyperna N, K, T och J
  • Brett urval av manteldiametrar och material
Kalibreringsnoggrannheter:

Kod Standard Levererad noggrannhet Tillåtna användningsområden Certifiering
AMS1 AMS2750 ±1,1 °C eller 0,4 % av avläst värde (det som är störst), avvikelse mellan materialbatchens ändar högst 1,1 °C Temperaturjämnhetsundersökning (TUS)
Systemnoggrannhetsprovning (SAT)
Styrning, övervakning och registrering (klass 1 och 2)
Intern 3-sidig rapport för batchens början/slut från 0–1200 °C, med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsdetaljer för en utförlig förklaring).
Observera: UKAS-kalibrering kan fås på begäran.
BAC2 BAC5621 ±1,1 °C <538 °C eller 0,4 % av avläst värde >538 °C, avvikelse mellan materialbatchens ändar högst 0,6 °C Sekundär-/fältprovningsgivare
CQI1 CQI-9 ±1,1 °C eller 0,4 % av avläst värde (det som är störst), avvikelse mellan materialbatchens ändar högst 1,1 °C Temperaturjämnhetsundersökning (TUS)
Systemnoggrannhetstest (SAT)
Kontroll, övervakning och registrering (klass 1 och 2)
Last



Förfrågningsformulär för värmebehandlingstermoelement

1. Termoelementtyp
2. Mantelmaterial
3. Manteldiameter

4. Mantellängd

mm
5. Mätpunktstyper

Klicka för alternativ Klicka för att stänga
Illustration Välj
Isolerat lödställe
Duplex-element krävs? (markera rutan)
6. Utförande för miniatyruttag

Klicka för alternativ Klicka för att stänga
Illustration Välj
3P7M - miniatyruttag
Plast, tillåten användningstemperatur upp till 220 °C
3P7MH - Miniatyruttag
Plast, tillåten användningstemperatur 300 °C
3P7MUH - miniatyruttag
Plast, tillåten användningstemperatur upp till 425 °C
3P7MC - Miniatyruttag
Keramik – tillåten användningstemperatur 600 °C
7. Märkningsalternativ

Klicka för alternativ Klicka för att stänga
Illustration Välj
ID-etikett i plast
För användning med alla ändtätningar upp till 70 °C
Lasergraverad metallbricka
För användning med alla ändtätningar över 250 °C
Lasergravyr på givare
Lasergravyr av serienummer. Detta kan användas i stället för eller som komplement till något av alternativen ovan
8. Kalibreringsnoggrannheter

Klicka för alternativ Klicka för att stänga
Kalibreringstyp Välj
AMS1 - AMS2750
BAC2 - BAC5621
CQI1 - CQI-9
Vald kalibrering:

AMS1- AMS2750
Noggrannhet:
±1,1 °C eller 0,4 % av avläst värde (det som är störst), avvikelse mellan materialbatchens ändar högst 1,1 °C
Tillåtna användningar:
Temperaturjämnhetsmätning (TUS)
Systemnoggrannhetstest (SAT)
Styrning, övervakning och registrering (klass 1 och 2)
En intern tresidig rapport för batchens början/slut från 0 °C till 1200 °C med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsuppgifter för en detaljerad förklaring). Observera: UKAS-kalibrering erbjuds på begäran.
Vald kalibrering:

AMS-2 - AMS2750
Noggrannhet:
±2,2 °C eller 0,75 % av avläst värde (det större värdet gäller), avvikelse från ände till ände i materialbatchen högst 1,1 °C
Tillåtna användningar:
Temperaturjämnhetsmätning (TUS)
Styrning, övervakning och registrering (klass 3, 4, 5, 6)
Last
En intern tresidig rapport för batchens början/slut från 0 °C till 1200 °C med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsuppgifter för en detaljerad förklaring). Observera: UKAS-kalibrering erbjuds på begäran.
Vald kalibrering:

BAC2 - BAC5621
Noggrannhet:
±1,1 °C <538 °C eller 0,4 % av avläst värde >538 °C, avvikelse mellan materialbatchens ändar högst 0,6 °C
Tillåtna användningar:
Sekundär-/fältprovningsgivare
En intern tresidig rapport för batchens början/slut från 0 °C till 1200 °C med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsuppgifter för en detaljerad förklaring). Observera: UKAS-kalibrering erbjuds på begäran.
Vald kalibrering:

CQI1 - CQI-9
Noggrannhet:
±1,1 °C eller 0,4 % av avläst värde (det som är störst), avvikelse mellan materialbatchens ändar högst 1,1 °C
Tillåtna användningar:
Temperaturjämnhetsmätning (TUS)
Systemnoggrannhetstest (SAT)
Styrning, övervakning och registrering (klass 1 och 2)
Last
En intern tresidig rapport för batchens början/slut från 0 °C till 1200 °C med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsuppgifter för en detaljerad förklaring). Observera: UKAS-kalibrering erbjuds på begäran.
9. Kalibreringsstandard
10. Rapporttyp

Klicka för alternativ Klicka för att stänga
Detaljer Välj
Standardrapport, 3 sidor
En intern rapport på 3 sidor för batchens början/slut från 0 °C till +1200 °C med all information som NADCAP-revisorer kräver (se sidan med kalibreringsuppgifter för en detaljerad förklaring)
Anpassad rapport
Som standardrapporten, men med valfritt område och intervall
Vald rapporttyp:

En intern rapport på 3 sidor för batchens början/slut från 0 °C till 1200 °C med all information som NADCAP-revisorer kräver (se Sidan med kalibreringsuppgifter för en detaljerad förklaring).
Vald rapporttyp:

En anpassad rapport
Ange kalibreringsområdet:
Ange kalibreringsintervallet:
11. Önskat antal

Kontaktuppgifter

Företagsnamn


Ditt namn


Befattning/avdelning


E-post


Telefon


Ytterligare information

Om din förfrågan gäller fler än ett sensorutförande ber vi dig mejla oss med dina önskemål eller använd rutan nedan



Skicka förfrågan

Vi använder endast din e-postadress för att kontakta dig. Vi lämnar aldrig ut din e-postadress till tredje part och säljer inte vidare uppgifter till något annat företag. Vi föredrar att fokusera på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy finns att läsa här.
1 Termoelementtyp Temperaturområde (kontinuerligt) Temperaturområde
(kortvarigt)
N Nicrosil mot Nisil 0 °C till +1200 °C −270 °C till +1300 °C
K Nickel-krom mot
nickel-aluminium
0 °C till +1100 °C −180 °C till +1350 °C
T Koppar mot konstantan −185 °C till +300 °C −250 °C till +400 °C
J Järn mot konstantan +50 °C till +700 °C −180 °C till +750 °C
Temperaturområdena avser termoelementtypen.
Givarens temperaturområde kan avvika från ovanstående,
se produktbeskrivningen för mer information
2 Mantelmaterial Max.
temperatur
600 Inconel 600 1100 °C
114 Nicrotherm DTM 1250 °C
310 310 rostfritt stål 1100 °C
321

321 rostfritt stål

800 °C

ISOLERAD
Varma lödstället är isolerat från manteln. Ger flytande utsignal med typisk isolationsresistans över 100 megaohm
